Токарний верстат з ЧПК. Серія Q5.

Виробник
Країна-виробник
Тайвань
Призначення

Токарний оброблювальний верстат з ЧПК

Доставка до 20 днів, зі складу в Європі!

Ця серія токарних верстатів з ЧПК адаптована для різних систем ЧПК для автоматизації управління. Це дозволяє виконувати всі види токарних операцій, такі як обробка внутрішніх та зовнішніх циліндричних поверхонь, конусних, сферичних, криволінійних поверхонь, обробки канавок, метричних й спеціальних різьб і т.п..Верстат підходить для штучного, серійного і малосерійного виробництва. Серії токарних верстатів з ЧПК мають високу ефективність обробки й стабільну якість. При обробці досягається точність по 6-му квалітету й шорсткість поверхні до Ra 1,6 мкм. Верстат, особливо підходить для обробки різних складних деталей. Можливості верстата: висока жорсткість й швидкість, стабільна точність, проста структура, проста робота, безпечність та простота обслуговування. В нас є можливість запропонувати стандартні й спеціальні пристосування, які відповідають потребам Замовнинка.

Висока жорсткість станини – спеціальна конструкція


structure

  • Структуру цільнолитої станини, яка володіє високою жорсткістю,  спеціалісти ретельно  аналізують за допомогою комп'ютера, до жорсткості вони змогли забезпечити  вібропоглинання, відсутність деформації, що забезпечує високу точність механічної обробки.
  • Транспортер стружки можна використовувати при установці позаду або збоку. Незалежно від того, яка конфігурація Вашої виробничої лінії правильне розміщення транспортера допоможе істотно зменшити площу яка використовується.
  • Серводвигуни безпосередньо зв'язані з КГП. Це забезпечує швидкий реверс й точність позиціонування.
  •  Попередній натяг, між гвинтом й кульками, зменьшує теплову деформацію й забезпечує продуктивність і точність машини.

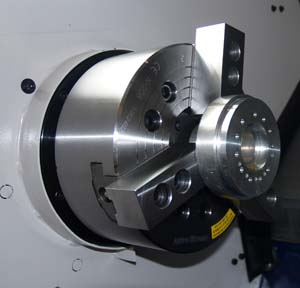

spindle

Потужний, жорсткий шпиндель з високою швидкістю:

Шпиндель з отвором Ø85 мм, частота вращения 4800 об/мин; Опция: 3500 об/мин;

Шпиндель с отверстием Ø100 мм частота обертання шпинделя 3000 об/хв.н; Опція: 4500 об/хв;

Шпиндель з отвором Ø120 и Ø 130 мм частота обертів шпинделя 2500 об/хв.; Опція: 3500 об/хв.

V-образним ремінним приводом – шпиндель дуже добре збалансований днамчно, що зводить до мінімуму вібрацію й не гріє двигун

  • Гідравлична

turret 85Кількість інструментів: 12 (Опція: 8)

Час зміни інструменту:

-  Якщо стоїть поряд: 0,45 сек (з часом зажимання)

- Через 180º (розташований напроти): 1,80 сек

  • З фрезерною функцією

Кількість инструментів: 12 (VDI)

Час зміни інструменту:

- Якщо стоїть поряд: 0,3 сек

- Через 180º (розташований напроти): 0,7 сек

  TNL-85A TNL-100A  TNL-100AL  TNL-120AL  TNL-130A
Параметри обробки
 Макс. діаметр обертання, мм Ø520 Ø530
 Макс. діаметр обертання над станиною, мм Ø320
 Макс. діаметр точіння, мм Ø264 Ø300 (опц. Ø285)
 Макс. довжина точіння, мм 400 600
Шпиндель
Швидкість обертання, об/хв. 4800 3000 2500
опц. 3500 опц. 4500 опц. 3500
Розмір патрона 203 203 (опц.254) 254 (опц. 305)
Макс. діаметр прутка, мм Ø44 Ø51 Ø64 Ø74
Револьверна головка
Кіл-ть інструментів 12 (опц. 8)
Переріз наружного інструменту, мм 25x25
Для внутрішнього інструменту, мм Ø32

Приводна  револьверна головка(Opt.)

Кіл-ть інструментів 12(VDI-30) 12(VDI-40)
Переріз наружного інструменту, мм 25x25
Для внутрішнього інструменту, мм Ø32 Ø40
Макс. швидкість обертів, об/хв 6000
Переміщення по осях X/Z, мм 150/400 170/600
Подачі
Пришвидшений хід по осях X/Z, м/хв 20/24 24/30
Робоча подача, мм/об 0.001~500
