Токарний верстат з ЧПК. Серія TE.

Виробник
Tongtai
Країна-виробник
Тайвань
Призначення

Токарний оброблювальний центр

Серія TE - це замінник верстатів із ЧПУ для серії TNL у Тонгтаї. У цій новій серії продуктивність жорсткості конструкції та ефективність обробки покращуються, ніж у попередніх.

Серія TE оснащується револьверною головою та має дві осі.

Стандартно оснащується сервоголовою  з 8 інструментами, з урахуванням вимог обробки, може бути обрана силова револьверна голова із максимальною ємністю інструменту - 16 інструментів.

Протишпиндель може бути встановлений для обробки обидвух сторон за один установ.

■ Краща жорсткість
Серія TE - токарний верстат з ЧПУ нового покоління в Тонгтаї, він має посилину жорсткість станіни; інструментальну револьверну голову та дві осі. Серія TE стандартно оснащується сервоголовою  з 8 інструментами, з урахуванням вимог обробки, може бути обрана силова револьверна голова із максимальною ємністю інструменту - 16 інструментів. Протишпиндель може бути встановлений для обробки обидвух сторон за одну установку.


■ 75-градусна конструкцію станини
Відмінна від 90-градусной станини на TNL-100T, серія TE має кут нахилу станини 75 градусів. Це не тільки зберігає переваги відмінного видалення стружки та доступність, але також знижує центр тяжіння машини для підвищення жорсткості всієї конструкції.

станинаМіцна структура

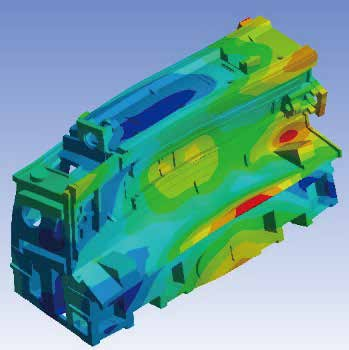

Всі компоненти виготовлені з високоякісного чавуну. З відмінною
конструкциєю, структура здатна зменшити впливи
викривлення і вібрація. Крім того, з використанням системи Аналізу Кінцевих Елементів (FEA), структура вдосконалена і може задовольнити
вимоги високої динамічної жорсткості та стійкості.

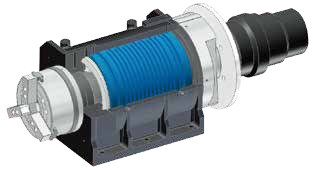

охлСерія TE має вбудований протишпиндель із системою охолодження. За допомогою синхронного регулювання температури, шпиндельний охолоджувач запобігає підпірелеві від термічних спотворень. Це забезпечує високу точність обробки для тривалої експлуатації.

Відповідно до різних матеріалів заготовки та стружки клієнти можуть вибрати підходящі конвеєри для досягнення найкраще утилізація стружки. Tongtai пропонує різні конвеєри для зручності наших клієнтів.

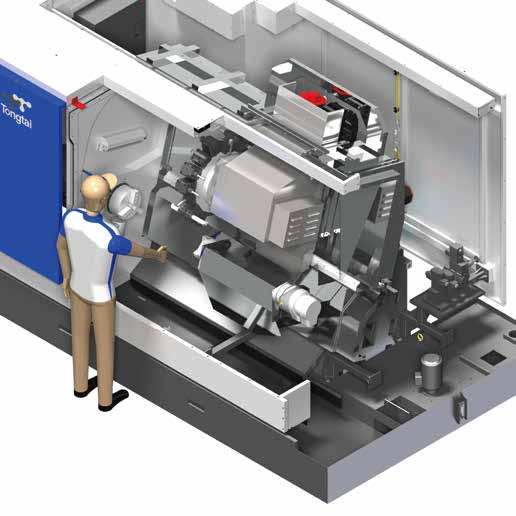

станина75-градусна конструкція станини полегшує утилізацію стружки та доступність шпинделя.

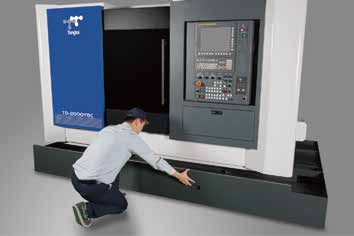

спередуЄмність з охолоджуючою рідиною може бути витягнута з передньої частини
машина. Це економить простір та полегшує роботу
обслуговування.

шпиндель1Основний шпиндель для ТЕ-2000 (ремений тип)















шпиндель2Основний шпиндель для ТЕ-2500 (ремений тип)

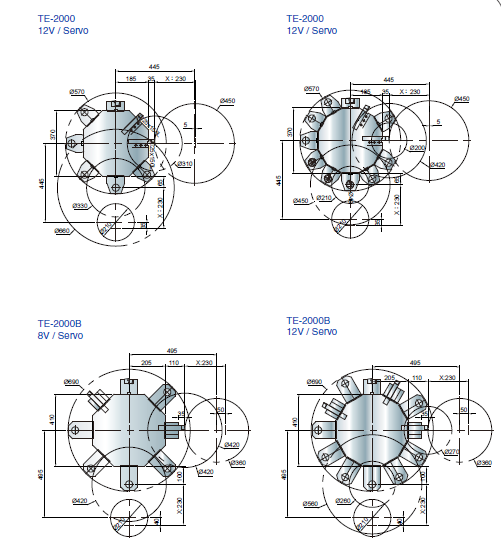

ревголова1

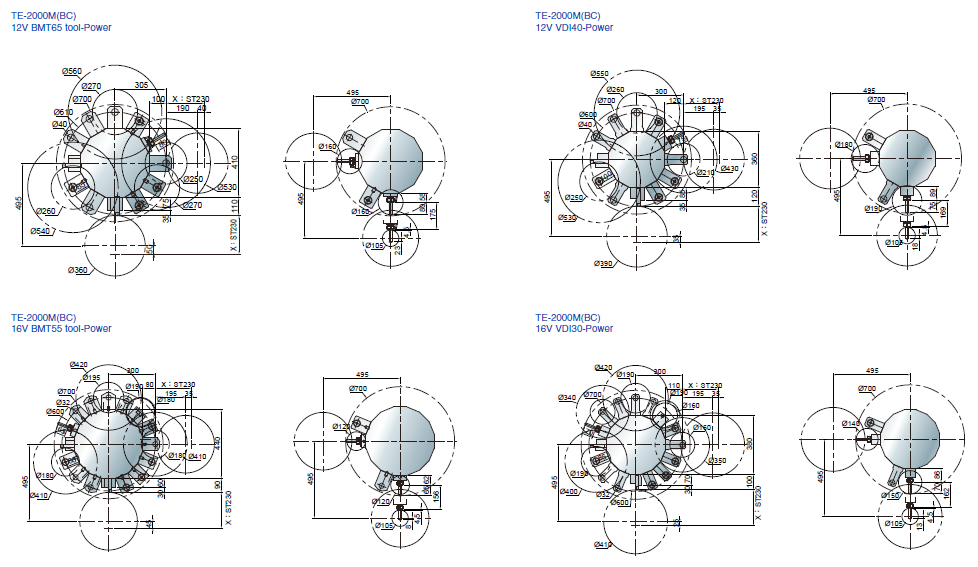

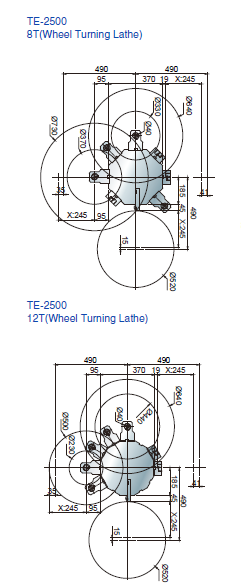

ревголова2ревголова3

Система Специфікація од. TE-2000 TE-2000B TE-2000M TE-2000MB[C] TE-2500 TE-2500B TE-2500M TE-2500MB[C] TE-2500 (Для коліс)
Токарна зона Макс. діаметр обертання над станиною мм 700 700 700
Макс. діаметр точіння мм 450 360 360/390(370/410) 450 360 360/390(370/410) O.D. 18"
Макс довжина точіння мм 500 530/560 500 530/560 -
Шпиндель Конус   A2-6 A2-8 A2-8
Частота обертання об/хв 4500(3000) 3500(2500) 2500
Діаметр патрона дюйм 8" (10") 10" (12") (опц. пальч. патрон
Макс. діаметр отвору мм 62 77/86 -
Макс. діаметр подаваємого прутка мм 51 64/74 -
Діаметр пидшипника мм 100 120/130 120
Мін. индексація по осі CX град - - 0.001 0.001 - - 0.001 0.001 -
Протишпиндель Конус   - A2-5 - A2-5 - A2-5 - A2-5 -
Частота обертання об/хв - 5000 - 5000 - 5000 - 5000 -
Діаметр патрона дюйм - 6/8 - 6/8 - 6/8 - 6/8 -
Макс. діаметр отвору мм - 35 - 35 - 35 - 35 -
Діаметр пидшипника мм - 90 - 90 - 90 - 90 -
Мін. индексація по осі CX град - - - 0.001 - - - 0.001 -
Револьверна голова Кількість інструментів шт 8/12 8/12 (BMT65) - - 8/12 8/12 (BMT65) - - 8/12
Переріз зовнішнього інструменту мм 25х25 - - 25х25 - - 25х25
діаметр внутрішнього інструменту мм 40 - - 40 - - 40
Приводна револьверна голова Тип   - - BMT65/VDI40 (BMT55/VDI30) - - BMT65/VDI40 (BMT55/VDI30) -
Кількість інструментів шт - - 12(16) - - 12(16) -
Розмір наружного інструменту мм - - 25x25 (20x20) - - 25x25 (20x20) -
Діаметр внутрішнього інструменту мм - - 40(32) - - 40(32) -
Оберти об/хв - - 6000 - - 6000 -
Двигун кВт - - 5.5/3.7 - - 5.5/3.7
Максимальний діаметр інструменту   - - Dia. 20/M16 (Dia. 16/M14) - - Dia. 20/M16 (Dia. 16/M14) -
Подачі Переміщення по X/Z/В мм 230/600/- 230/600/630 230/600/- 230/600/630 230/600/- 230/600/630 230/600/- 230/600/630 245/600/-
Пришвидшений хід по осях X/Z/В м/хв 30/30/- 30/30/30 30/30/- 30/30/30 30/30/- 30/30/30 30/30/- 30/30/30 30/30/-
Робоча подача X/Z мм/об 0.001-500 0.001-500 0.001-500
Гидравлична задня бабка Перемішення мм 600 - 600 - 600 - 600 - -
Центр тип   МТ4 - MT4 - MT4 - MT4 - -
Центр діаметр мм 100 - 100 - 100 - 100 - -
Задня бабка серво-типу Перемішення мм 600 - 600 - 600 - 600 - -
Перемішення центру мм 80 - 80 - 80 - 80 - -
Центр тип   МТ4 - MT4 - MT4 - MT4 - -
Центр діаметр мм 100 - 100 - 100 - 100 - -
Гидравлична система Ємність гидравличного баку л 30 30 30
Гидравличний двигун кВт 1,5 1,5 1.5
Двигуни Двигун шпинделя кВт 18,5/15/11 18,5/15/11 18.5/15/11
Двигун протишпінделя кВт - 7.5/5.5   7.5/5.5   7.5/5.5   7.5/5.5 -
Серво двигуни X/Z/В кВт 4.5/2.7/- 4.5/2.7/2.7 4.5/2.7/- 4.5/2.7/2.7 4.5/2.7/- 4.5/2.7/2.7 4.5/2.7/- 4.5/2.7/2.7 4.5/2.7/-
Габарити верстата Ширіна*Глибина*Висота мм 3,320x2,055x2,340 3,320x2,055x2,340 3.420х1.873х2.500
  Вага кг 4900 5200 5200 5500 5100 5400 5400 5700 5100
Стійка     Fanuc 0i-TF
