Токарний оброблювальний центр
• Висока швидкість і висока надійність
• Мала фронтальна ширина, довгі переміщення та велика вантажопідйомність
• Підходить для обробки різних деталей
• Видатний коефіцієнт витрат та ефективності
• Стабільне різання та точність обробки
• Висока ефективність продуктивності та стабільність якості
• A-1500 - токарний верстат з ЧПУ з діаметром патрона 6 ”та 8”.
• Пристрій подачі має лінійні направляючі високої жорсткості та широку конструкцію. Його швидка та видатна обробна потужність відповідає вимогам високої продуктивності.

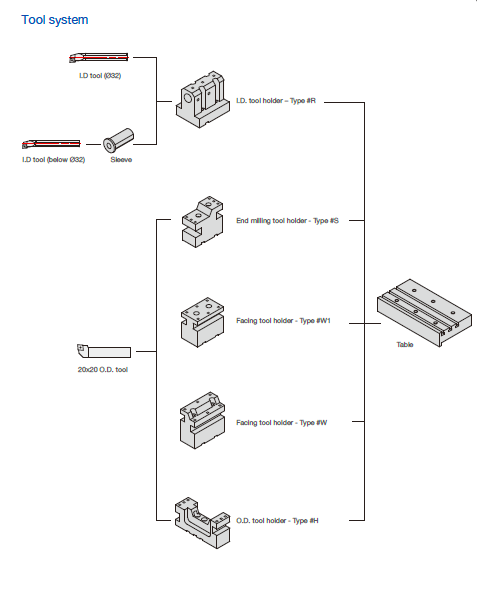

• Різна конструкція тримачів інструменту дозволяє пришвидшити процес зміни інструменту
• Конструкція станини під 60 градусів допомагає кращому видаленню стружки та зручному керуванню. Причому знижений центр ваги переваг мінімізує вібрацію при обробці.
• Робоча зона доступна для виконання автоматизації. Конструкція дозволяє робототехнічній руці переміщати заготовку в машину. Це економить час завантаження / вивантаження.
• Фронтальна ширина 1 990 мм та розміщення засобу для прибирання стружки позаду полегшує розміщення верстату.

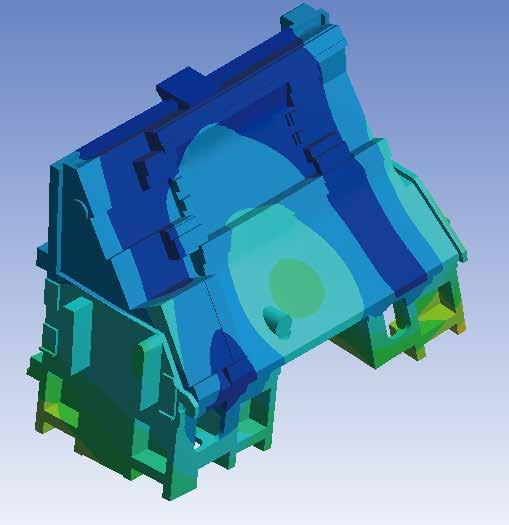

За результатами Аналізу Кінцевих Елементів, структура машини
а ребра оптимізовані.

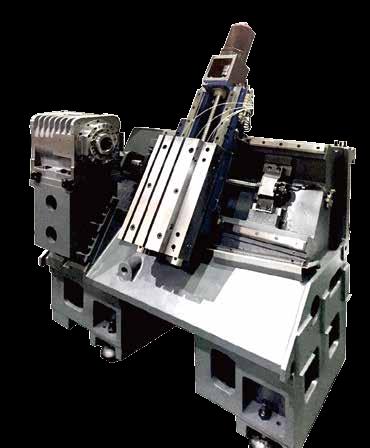

60-градусна конструкція станіни спрощує видалення стружки.

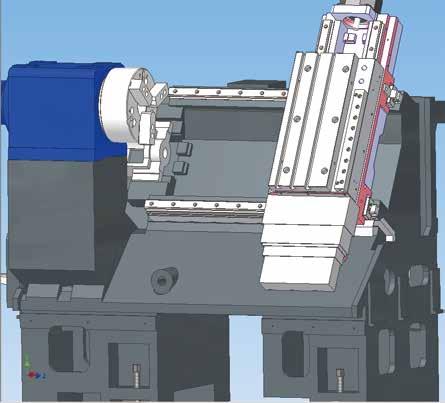

В системі подачі застосовуються лінійні напрямні високої жорсткості та широко разнесені. Завдяки цьому швидкісні і
видатні обробні потужності відповідають рівню
вимоги високої продуктивності праці.

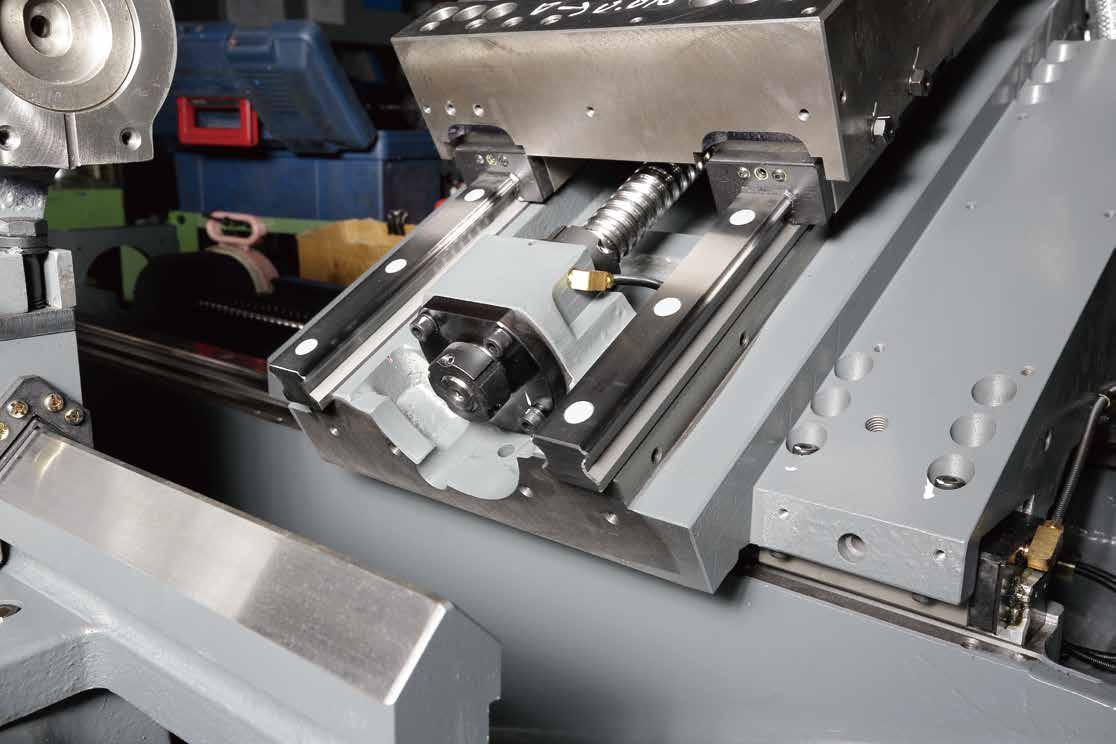

В вісях X / Z застосовуються лінійні напрямні та кулькови гвинти і має риси підвищеної жорсткості, низької
тертя та низький рівень шуму. Крім того, це приносить користь
досягнення ефективності швидкого переміщення.

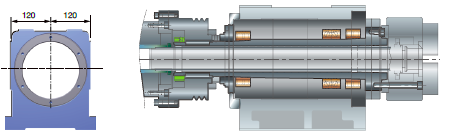

• Коробка передач шпинделя має симетричний дизайн, щоб уникнути незбалансованої теплової деформації. Крім того,
внутрішній шпиндель використовує 2 пари роликових підшипників і пару кутових кулькових підшипників, щоб забезпечити відмінну жорсткість
і забезпечити точність при високошвидкісній обробці.
• Конструкція шпинделя типу гільзи покращує зручності налаштування та обслуговування. Структура цільних рукавів є
можливість змінитись за найкоротший час для мінімізації часу відключення.
| Система | Специфікація | од. | А-1500 |
| Токарна зона | Макс. діаметр обертання над станиною | мм | 300 |
| Макс. діаметр точіння | мм | 150 | |
| Макс довжина точіння | мм | 350 | |
| Шпиндель | Конус | A2-5 | |
| Частота обертання | об/хв | 4800(4500) | |
| Діаметр патрона | дюйм | 6" (8") | |
| Макс. діаметр отвору | мм | 56 (66) | |
| Макс. діаметр подаваємого прутка | мм | 44 (51) | |
| Діаметр пидшипника | мм | 80 (100) | |
| Інструментальна система | Кількість інструментів | шт | 2-5 |
| Розмір наружного інструменту | мм | 20х20 | |
| Діаметр внутрішнього інструменту | мм | 32 | |
| Переміщення | Переміщення по X/Z | мм | 320/400 |
| Подачі | Пришвидшений хід по осях X/Z | м/хв | 30/30 |
| Робоча подача | мм/об | 0.001-5,000 | |
| Гидравлична система | Ємність гидравличного баку | л | 12 |
| Гидравличний двигун | кВт | 0,75 | |
| Двигуни | Двигун шпинделя | кВт | 15/11/7.5 |
| Серво двигуни X/Z | кВт | 1.8/1.8 | |
| Габарити верстата | Ширіна*Глибина*Висота | мм | 1,990x1,820x1,750 |
| Вага | кг | 2450 | |
| Стійка | Fanuc 0i-TF |
