MDV-812/1013

Виробник
Tongtai
Країна-виробник
Тайвань
Призначення

Вертикально-фрезерний оброблювальний центр для обробки кольорових металів та прес-форм

Додатково

Фрезерний оброблювальний центр  MDV-812 дозволяє зменшити час обробки деталі. Забезпечує ідеальну чистоту поверхні та скорочує час подальшого шліфування.Цей верстат може оброблювати матеріал з твердістю вище HRC 40 °. Підходить для обробки аерокосмічних промислових сплавів, легких та тонких виробів.

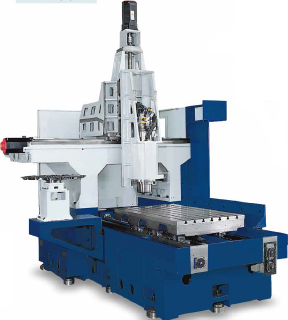

stanina MDV-812Конструкція з високою жорсткістю і подвоєною міцністю забезпечує точність та стабільність при високошвидкісній обробці.

Якісна сталь столу з термічною нормалізацією зняття напруги перед будь-яким процесом обробки - дозволяє забезпечити геометричну стабільність столу протягом всього періоду експлуатації верстата.

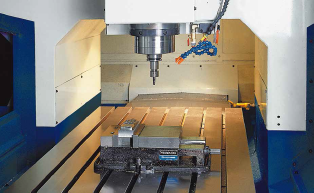

napravMDV-812Лінійні направляючі попередньо навантажені і мають високу жорсткість.Використовується  роліковий підшипник.













muftaMDV-812Муфта жорсткого типу забезпечує високу точність подачі та маленькі люфти.







svpКулько-гвинтові пари з попереднім натягом дозволяють зменшити вплив теплового розширення при роботі.











Спіральний прибирач стружки забезпечує швидке видалення стружки.strugMDV-812











Подача МОР через шпиндель (опц.)

Ця особливість покращує процес обробки, особливо при  операціях глибокого свердління отворів і, в той же час збільшує строк служби інструменту

shpindle1 MDV-812Потужний шпиндель з посиленною тягою збільшує точність та забезпечує довший строк служби підшипників.









shpindle2 MDV-812Опціонально можлива установка високошвидкісного шпинделя на 20000 об/хв. З системою змазки масляним туманом.











Система охолдження шпинделя (опц.)

spindle cool MDV-812Щоб зменшити теплові деформації, в якості додаткового обладнання, можна встановити систему охолодження шпинделя.







Стандарт - інструментальний магазин на 16 осередків. Опціонально можлива установка магазина на 40 інструментів.

Шпиндель ВТ-40 (опц. HSK-63A)

  Ед. изм.  MDV-812   MDV-1013
Стіл
Розмір столу  мм  1320х800  1400х1000
Максимально допустиме навантаження на стіл  кг  2000  2500
Т-образні пази (розмір*№) мм   18х7  18х9
Шпиндель
Конус    7/24 №40
Швидкість обертання об/хв    Прямий привід 12000 (опц. 15000)(опц. Встроєнний шпиндель 20000)
Переміщення
По осях X/Y/Z  мм  1200/800/500  1320+272/1040/610
Від торця конуса шпинделя до столу  мм  150-650  200-810
Подачі
Пришвидшений хід по осях X/Y/Z  м/хв   30/30/30
Робоча подача мм/хв   1-10000
Інструментальний магазин
Хвостовик інструменту    ВBТ-40 (опц. HSK-63A)
Місткість  шт  16 (опц. 40)  20 (опц. 30/40)
Максимальний діаметр інструмента мм  Для магазина в 16 инстр. 125мм. Для магазина в 40 инстр. 70мм  115
Максимальна довжина інструменту мм   300
Максимальна вага інструменту кг   8
Потужність мотора
Привід шпинделя (50% ED)  кВт  11/7,5 (опц 15/11/7,5) (опц. 40/30)
Сервопривода по осях X/Y/Z    7.0/7.0/7.0
Двигун насоса подачі МОР    8
 Стойка ЧПК
 FANUC 0i-M або SIEMENS 840D (опц)
 Габаритні розміри та вага
Довжина*Ширина*Висота  мм  4390х3350х3370  4050х3480х3100
Маса  мм  13000  14300
  • Швидкість шпинделя 12000 об/хв.
  • Конус шпинделя ВТ-40
  • Система повітряного обдування
  • Освітлення робочого столу
  • Система подачі МОР
  • Система автоматичного змазування
  • Система блокування дверей
  • Система охолодження шпинделя
  • Система вимірювання шпинделя
  • Лічильник деталей
  • Швидкість шпинделя 20000 об/хв.
  • Конус шпинделя HSK-A63
  • Автоматичні двері
  • Захисні щитки
  • Оптичні линійки
  • Система подачі МОР через шпиндель
  • Система вимірювання довжини інструменту
  • Система перевірки зносу інструменту
  • Датчик поломки інструменту
  • Маслосепаратор/система видаления туману
  • Транспортер стружки/контейнер для використаної стружки
  • 4-а ось
  • Система автоматичного виключання
  • Охолодження електрошафи
  • Виносний пульт управління.
