TNL-100T(L) | ПРОМОЙЛ

Производитель

Страна-производитель

Тайвань

Назначение

Токарный обрабатывающий станок с ЧПУ

Дополнительно

- Цельнолитая станина специальной конструкции с высокой жесткостью, которая проходит проверку на специальном оборудовании. Высокая жесткость и вибростойкость обеспечивает защиту от деформации станка и высокую точность обработки деталей. - Вертикальный тип станины станка способствует легкому удалению стружки. Плюс специальный дизайн направляющих – обеспечивает высокую жесткость и длительную службу станка на тяжелых режимах обработки. - Дизайн с вертикальным расположением станины облегчает оператору погрузку/разгрузку деталей и настройку инструмента.

Вертикальное расположение револьверной головки по оси Х делает структуру более жесткой.

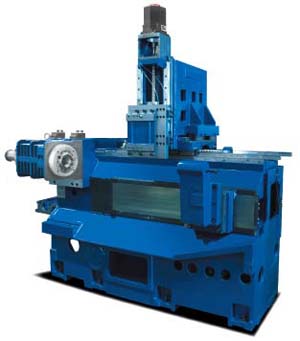

Цельнолитая станина обеспечивает отличную жесткость.
Ускоренный ход по осям X / Z: 20/24 м/мин

Великолепный отвод стружки

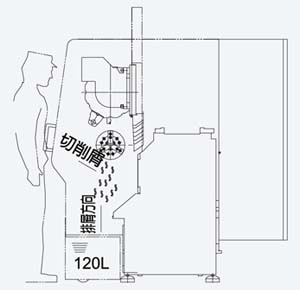

chip 2

Расположение револьверной головки под 90 градусов по оси X обеспечивает высокую жесткость, которая адаптирована для тяжелых режимов резания.
Отличный дизайн для отвода стружки.
Расположение в форме прямоугольника сделано для лучшего контроля точности.

Эксплуатационные преимущества

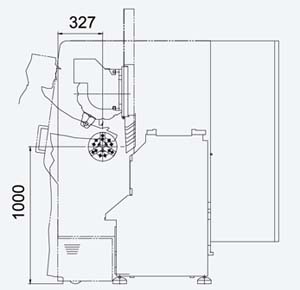

chip 1

Высота загрузки заготовки 1000 мм, это облегчает оператору погрузку/разгрузку деталей и обеспечивает безопасность.
Расстояние от центра шпинделя до оператора всего 327мм.
Вертикальная конструкция расположения револьверной головки облегчает удобную регулировку инструмента.
Специальная конструкция области обработки позволяет оператору легко контролировать ситуацию.

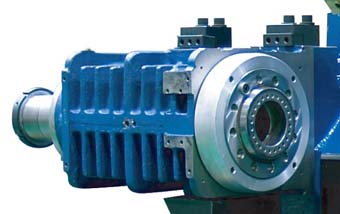

Высокопрецизионный шпиндель: spindle2

TNL-100T(L). Шпиндель с отверстием Ø100 мм, частота вращения 3000 об/мин; Опция: 4500 об/мин;

TNL-120T(L). Шпиндель с отверстием Ø120 мм частота вращения шпинделя 2500 об/мин; Опция: 3500 об/мин;

TNL-130T(L). Шпиндель с отверстием Ø130 мм частота вращения шпинделя 2500 об/мин; Опция: 3500 об/мин;

V-образным ременным приводом – шпиндель очень хорошо сбалансирован динамически, что сводит к минимуму вибрацию и не греет двигатель.

идравлическая

Количество инструментов: 12 (Опция: 8)

Время смены инструмента:

- Рядом стоящий: 0,45 сек (со временем зажима)

- Через 180º (расположенный напротив): 1,80 сек

С фрезерной функцией

turret3 Количество инструментов: 12 (VDI-40)

Время смены инструмента:

- Рядом стоящий: 0,3 сек

- Через 180º (расположенный напротив): 0,7 сек

	Спецификация	Ед. изм.	TNL-100T(L)	TNL-120T(L)	TNL-130T(L)
Параметры обработки	Макс. диаметр вращения	мм	Ø400
	Макс. диаметр вращения над станиной	мм	Ø310
	Макс. диаметр точения	мм	Ø320 (Опц. приводная р.г. Ø285)
	Макс. длина точения	мм	400 (600)
Шпиндель	Скорость вращения	об/мин	3000	2500
		об/мин	(Опц. 4500)	(Опц. 3500)
	Размер патрона	мм	8” (Опц.10”)	10” (Опц.12”)
	Макс. диаметр прутка	мм	Ø51	Ø64	Ø74
Револьверная головка	Кол-во инструментов	шт	12 (Опц.8)
	Сечение наружного инструмента	мм	25x25
	Для внутреннего инструмента	мм	Ø40
Приводная (Опц.)	Кол-во инструментов	шт	12(VDI-40)
	Сечение наружного инструмента	мм	25x25
	Для внутреннего инструмента	мм	Ø40
	Макс. скорость вращения	об/мин	6000
Перемещения Подачи	По осям X/Z	мм	200/400(600)
Подачи	Ускоренный ход по осям X/Z	м/мин	20/24 (Опция направляющие скольжения 20/24)
	Рабочая подача	мм/об	0,001~500

* Опция H-серия (Направляющие скольжения)
