Серия TNL-130ALII/160АLII

Производитель

Страна-производитель

Тайвань

Назначение

Токарный обрабатывающий станок с ЧПУ

Дополнительно

Поставка TNL-130AL - до 50 дней, со склада производителя! Прецизионный шпиндель разработан с предустановленными радиально-упорными и двухрядными роликовыми подшипниками, они обеспечивают высокую жесткость конструкции шпинделя. Использование двухрядных подшипников создает стабильность при тяжелых режимах резания. Коробка передач с системой торможения обеспечивает высокий крутящий момент при низкой скорости вращения шпинделя.

Направляющие скольжения увеличивают срок эксплуатации.

Перемещение по осям:

TNL-130AL (1,6 / 2,0 М)
Ось X: 245 мм
Ось Z: 1000 (1600/2000) мм
TNL-160A [1,6 / 2,0 М]
Ось X: 275 мм
Ось Z: 1000 (1600/2000) мм

Цельнолитая конструкция станины с наклоном под 45 градусов обеспечивает надежную работу на тяжелых режимах и высокую точность обработки. Это также отличное решение для удобного отвода стружки.

Встроенная мощная задняя бабка

Tailstock Программируемая задняя бабка разработана с мощной встроенной пинолью. Перемещение осуществляется с помощью револьверной головки, гидравлического цилиндра и рейки. Это обеспечивает жесткость позиционирования и точность обработки.

Высокая точность – обеспечивается специальной конструкцией направляющих.

Перемещение по осям X и Z осуществляется по направляющим скольжения. Правильная термическая обработка и мелкозернистая структура, сопряженные пары повышенной точностьи - обеспечивают высокую жесткость при тяжелых режимах эксплуатации и прерывистой обработки деталей. Шарико-винтовые пары выполнены с предварительным натягом - это уменьшает тепловую деформацию. Комплекс перечисленых мероприятий обеспечивает высокую производительность и точность станка

TNL-130A (1,6 / 2,0 м):

Скорость вращения шпинделя 3500 об/мин

Опция 2500 об/мин (Коробка передач)

TNL-160A (1,6 / 2,0 м):

Скорость вращения шпинделя 2500 об/мин

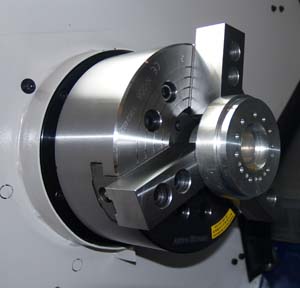

Прецизионный шпиндель разработан с предустановленными радиально-упорными и двухрядными роликовыми подшипниками и собирается в специальной комнате с постоянной температурой. Большая контактная поверхность подшипников делает шпиндель более устойчивым для тяжелых условий резания из-за высокой жесткости

Передняя бабка коробочного типа

gearbox Хорошо смазанный 2-х ступенчатый редуктор с современным дизайном и высоким крутящим моментом шпинделя (634 Нм) при низкой передаче. Это обеспечивает стабильную работу шпинделя при обработке заготовок большого диаметра и большой глубины резания.

Ось CS с тормозом и поворотным энкодером (Опция)

Позиционирование по оси CS (обратный поворот) производится при помощи роторного энкодера. Минимальная индексация 0,001 градусов позволяет фрезеровать различные детали с разных сторон.

Гидравлическая
Количество инструментов: 12
Время сменя инструмента:
- Рядом стоящий: 1,2 сек (со временем зажима)
- Через 180⁰ (расположенный напротив)): 1,75 сек

С фрезерной функцией
Количество инструментов: 12 (ВМТ-65)
Время смены инструмента:
- Рядом стоящий: 1,0 сек
- Через 180º (расположенный напротив): 1,5 сек

	Ед.изм.	TNL130AL(1.6м/2м)	TNL160A(1.6м/2м)
Параметры обработки
Макс. диаметр вращения	мм	Ø620
Макс. диаметр вращения над станиной	мм	Ø410
Макс. диаметр точения	мм	Ø410	Ø530
Макс. длина точения	мм	975 (1575/1975)
Шпиндель
Скорость вращения	об/мин	3500	2500
Скорость вращения	об/мин	(Opt. Bear box 2500)	-
Размер патрона	мм	10”(Opt. 12”)	12” (Opt. 15”)
Макс. диаметр прутка	мм	Ø75	Ø90
Револьверная головка
Кол-во инструментов	шт	12
Сечение наружного инструмента	мм	25x25
Для внутреннего инструмента	мм	0,01
Приводная револьверная головка (опция)
Кол-во инструментов	шт	12 (BMT-65)
Сечение наружного инструмента	мм	25x25
Для внутреннего инструмента	мм	Ø40
Макс. скорость вращения	об/мин	4500
Перемещения
По оси X	мм	245	275
По оси Z	мм	1000 (1600/2000)
Подачи
Ускоренный ход по осям X/Z	м/мин	18/20
Рабочая подача	мм/об	0.01~500

stock Maкс. диаметр вращения: Ø620 мм
Макс. диаметр вращения над станиной: Ø410 мм
Maкс. диаметр точения:
Ø410 мм (серия 130AL)
Ø530 мм (160A серии)
Maкс. длина точения:
TNL-130A [1,6 / 2,0] м
1000 [1600/2000] мм
TNL-160A [1,6 / 2,0] м
1000 [1600/2000] мм
