Серия TM

Производитель
Страна-производитель
Тайвань
Назначение

Токарные обрабатывающий центр с ЧПУ

Дополнительно

Модульная конструкция главного и вспомогательного шпинделей, плюс две или три приводные револьверные головки с Y-осями, позволяет обрабатывать самые сложные детали за одну установку в станке.

Все конструктивные особенности, включая симметричную конструкцию станины, действительно перпендикулярно расположенные по отношению друг к другу оси X/Y/Z и прямолинейное перемещение по оси Y (не под углом, как в других конструкциях станков), обеспечивают компенсацию сервопривода и отличную точность позиционирования.

Автоматизация легко осуществляется с помощью податчика прутка или роботизированной руки с подачей заготовок и выгрузкой готовых деталей. Объединенные функции: токарные, фрезерные, подача прутка или заготовок, а также способность полной автоматизации позволяет исключить человеческий фактор и собственно работу самого оператора на достаточно длинные промежутки времени и гарантировать максимальную отдачу от инвестиций.

Серия с двумя шпинделями и двумя револьверными головками

tmt2000t2y1t2y2

Серия с двумя шпинделями и тремя револьверными головками

t3y2t3y3

Ременной привод шпинделя
Мощность шпинделя: 15/11 кВт
Скорость вращения шпинделя: 4500 об/мин (Опт. 6000 об/мин - только для цангового патрона)
Отверстие в шпинделе Ø76 (Опт. Ø62) мм
Диаметр подаваемого прутка: Ø65 (Опт. Ø51) мм

2000Противошпиндель встроенного типа
Мощность шпинделя: 18,5/11 кВт
Скорость вращения шпинделя: 6000 об/мин (только для цангового патрона)
Отверстие в шпинделе Ø62 мм
Диаметр прутка: Ø51 мм

CS – ось с тормозом и поворотным энкодером

cs1cs 2

CS-ось вращает шпиндель на нужный угол с помощью роторного энкодера с мульти-функциональными точками позиционирования. Минимальная индексация 0,001 градус. Это позволяет выполнять различные виды обработки, используя поворот шпинделя, для обработки деталей со всех сторон и под любым углом.

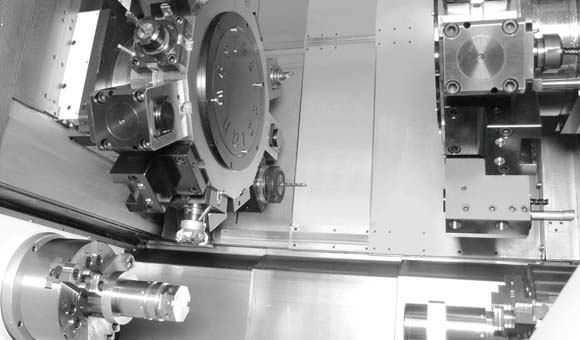

powerПриводная револьверная головка

Револьверная головка с хвостовиком BMT-65 (Опция VDI-40).

Количество инструментальных позиций: 12 – все доступны для приводных инструментов.

Скорость вращения: 6000 об/мин.

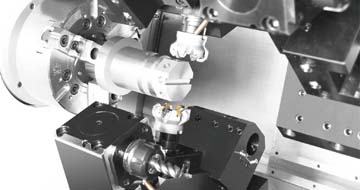

cut

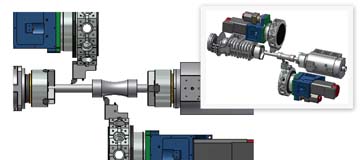

cut1Особенности применения

Верхние и нижняя револьверные головки вращаются одновременно, чтобы уменьшить время цикла.

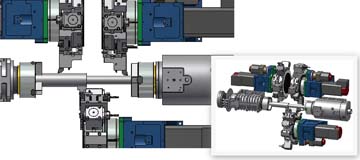

cut2

Нижняя револьверная головка может быть использована в качестве стационарного упора, чтобы избежать вибрации при длительной обработке вала.



  T2Y1 T2Y2  T3Y2 T3Y3
 Параметры обработки
 Макс. диаметр вращения, мм   Ø720
 Макс. диаметр вращения над станиной, мм   Ø310
 Макс. диаметр точения, мм   Ø320
 Макс. длина точения, мм   600
 Шпиндель
 Скорость вращения, об/мин 4500(Опц. 6000, для цангового патрона)
 Размер патрона, мм 203
 Макс. диаметр прутка, мм Ø65(Опц. Ø51)
 Противошпиндель
 Скорость вращения, об/мин   6000, для цангового патрона
 Размер патрона, мм 203
 Макс. диаметр прутка, мм Ø51
 Приводная револьверная головка
 Хвостовик инструмента, мм BMT-65 (Опц. VDI-40)
 Кол-во инструментов 12x2 12x3
 Сечение наружного инструмента, мм 25x25
 Для внутреннего инструмента, мм Ø40
 Макс. скорость вращения, об/мин   6000
 Макс. диаметр инстр., мм Ø20 / M16
 Перемещения
 По осям X1/X2/X3, мм 205 / 205 / - 205 / 205 / 205
 По осям Y1/Y2/Y3, мм ± 51 / - (+20~-51)/  - ± 51 / - (+20~-51) / ± 51
 По осям Z1/Z2/Z3/B, мм 600 / 600 / - / 680 440 / 600 / 440 / 680
 Подачи
 Ускоренный ход по осям X/Y/Z/B, м/мин 30 / 15 / 36 / 30
 Рабочая подача, мм/об 0.001~500

Автоматизация

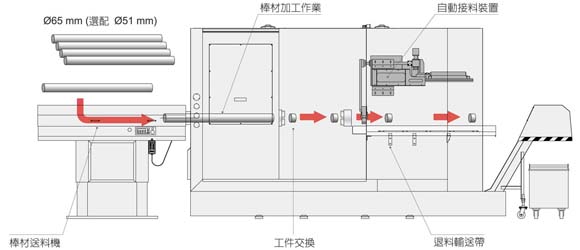

auto1
Пруткоподатчик с улавливателем деталей

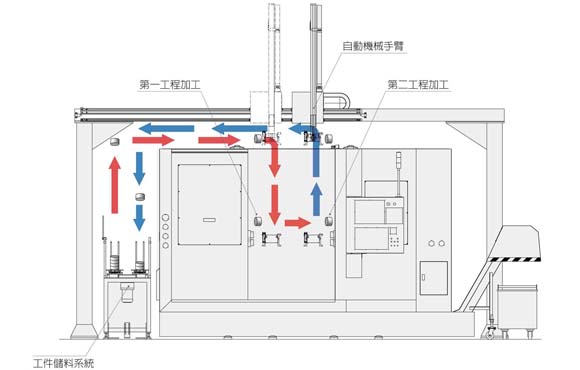

auto2
Роботизированная рука с подачей заготовок и выгрузкой готовых деталей
