Серия TB-20Y(B) | ПРОМОЙЛ

Производитель

Страна-производитель

Тайвань

Назначение

Токарный обрабатывающий станок с ЧПУ

Дополнительно

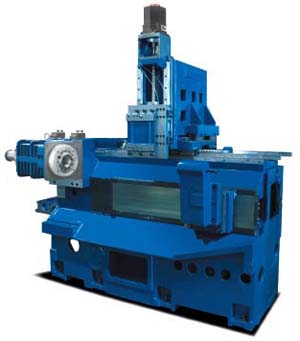

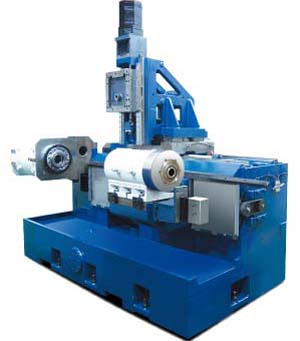

Все конструктивные особенности, включая симметричную конструкцию станины, оси X / Y / Z, которые расположены перпендикулярно по отношению к станине, включая линейную ось Y, обеспечивают отличную точность позиционирования. С соединением токарных и фрезерных функций плюс Y оси, серия TB-20Y/ 25Y осуществляет сложную обработку за один установ, что обеспечивает высокую точность, качество и способствует наибольшей отдаче вложенных инвестиций. В конструкции станка внедрены лучшие варианты из проанализированных мировых лидеров по производству подобного оборудования, внедрены такие решения обработки, которые способствует повышению производительности и скорейшему возмещению всех вложенных средств.

Многофункциональная структура

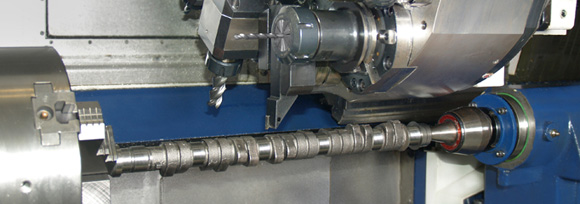

Соединены токарные и фрезерные функции, плюс Y ось. Это позволяет закончить сложную обработку на одном станке и без перестановок, что повышает точность обработки и сокращает ее время, а значит и стоимость детали.
Новые разработки зажимного устройства сокращает время загрузки/выгрузки заготовки, что сокращает время изготовления, а значит и стоимость партии деталей.

Отличный отвод стружки

Револьверная головка расположена под 90 градусов для легкого отвода стружки.
Расширенный стружкоуборщик способствует улучшению отвода стружки.
90 градусов приостановлено суб-шпинделя предотвращает чипы снабжены (90 degree suspended sub-spindle prevents chips stocked).
Увеличенные объем бака под СОЖ и давление насоса улучшает удаление стружки.

Эксплуатационные преимущества

Расстояние между центром шпинделя и оператором соответствует эргономичному дизайну.
Расположение револьверной головки под 90 градусов делает легкой смену инструмента.
Простой мониторинг обработки деталей.

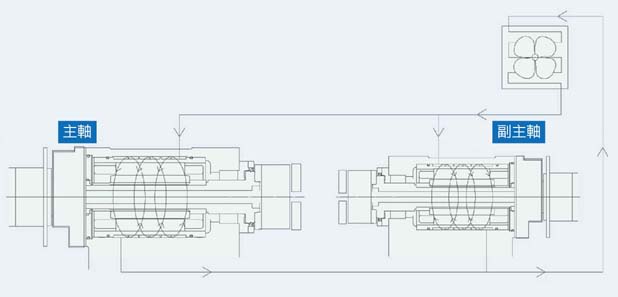

coolant ТВ Система контроля температуры и охлаждения шпинделя и противошпинделя, предотвращает (только для встроенного типа) от температурной деформации. Это обеспечивает высокую точность обработки при длительной эксплуатации.

S-CS ТВ — **Главный шпиндель и противошпиндель с CS-осью**

coolant unit ТВ — **Охладитель шпинделей**

Передача заготовки

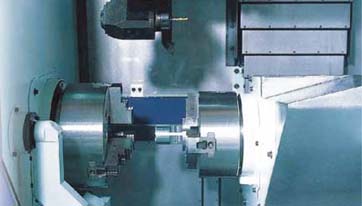

Оба шпинделя выставлены с высокой точностью и синхронизацией, что позволяют передавать заготовку на максимальных оборотах. Благодаря объединению токарных и фрезерных функций, очень сложные детали можно обрабатывать за один установ.

Многофункциональность

TB-20Y

PT1 TB-20Y Револьверная головка с фрезерной функцией (VDI-40)

Количество инструментов: 12

Время смены инструмента:

- Рядом стоящий: 0,3 сек

- Через 180º (расположенный напротив): 0,7 сек

TB-20YB

PT2 TB-20YB Револьверная головка с фрезерной функцией с удлиненной шейкой (VDI-40)

Количество инструментов: 12

Время смены инструмента:

-Рядом стоящий: 0,3 сек

-Через 180º (расположенный напротив): 0,7 сек

TB-25Y

PT3 TB-25Y (YB) Револьверная головка с фрезерной функцией (VDI-40)

Количество инструментов: 12

Время смены инструмента:

- Рядом стоящий: 0,3 сек

- Через 180º (расположенный напротив): 0,7 сек

TB-25YB

PT3 TB-25Y (YB) Револьверная головка с фрезерной функцией с удлиненной шейкой (VDI-40)

Количество инструментов: 12

Время смены инструмента:

- Рядом стоящий: 0,3 сек

- Через 180º (расположенный напротив): 0,7 сек

TB25Y+ATC

PT4 TB25Y+ATC Револьверная головка с фрезерной функцией (KV-40)

Количество инструментов: 12

Время смены инструмента:

- Рядом стоящий: 0,3 сек

- Через 180º (расположенный напротив): 0,7 сек

TB 8 positions Магазин на 8 инструментов

	Ед. изм.	TB-20Y(B)	TB-25Y(B)	TB-25Y+ATC
Параметры обработки
Макс. диаметр вращения	мм	620		600
Макс. диам. над станиной	мм	340	480	600
Макс. диаметр точения	мм	330	432	495
Макс длина точения	мм	570 (540)	610 (610)	600
Шпиндель
Скорость вращения	об/мин	4500	3500
Размер патрона	мм	203 (8")	254 (10")
Макс. диаметр прутка	мм	51	64
Противошпиндель
Скорость	об/мин	- / (5000)	- / (5000)	-
Размер патрона	мм	- / (152(6"))	- / (203(8"))	-
Магазин инструментов
Кол-во инструментов	шт	-		8
Макс. длина инструмента (A/R)	мм	-		75/60
Макс. диаметр инструмента	мм	-		20
Макс. вес инструмента	кг	-		6
Приводная револьверная головка
Кол-во инстркментов	шт	12 (VDI-40)		12(KV-40)
Сечение наруж. инструмента	мм	25x25
Внутреннего инструмента	мм	40		32
Макс. скорость вращения	об/мин	6000	4500	3000
Макс. диаметр инструмента	мм	20/M16
Перемещения
По осям X/Y/Z	мм	230/±51/600	260/±51/600	360/±51/660
По оси В	мм	- / (600)	- / (700)	700
Подачи
Ускорение по осям X/Y/Z	м/мин	24/15/30	24/15/30	24/15/30
Ускоренный ход по оси В	м/мин	- / (24)	- / (24)	-
Рабочая подача	мм/об	0.001 ~ 500
