Серия Diamond 20/32

Производитель
PolyGim
Страна-производитель
Тайвань
Назначение

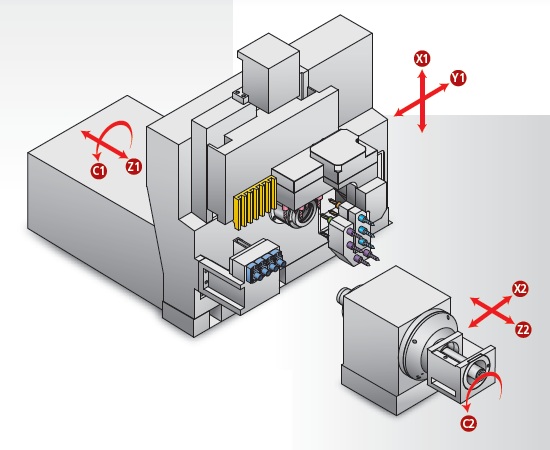

Токарные автоматы продольного точения «швейцарского» типа. Предназначение станков данной группы – серийная обработка деталей малого диаметра с соотношением длины к диаметру более 6. Ведущим применимым отличием является подвижная шпиндельная бабка, реализующая поступательное перемещение вдоль оси Z. Возможное оснащение 2х канальной системой ЧПУ, противошпинделем и суппортом с приводными инструментами. Отличается тем, что обработка в двух шпинделях может производиться только в последовательном порядке.

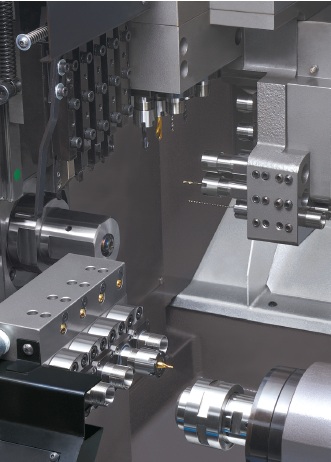

Максимально оснащенный станок этой серии имеет:

  • 6 резцов для наружной обработки;
  • 6 радиальных приводных инструментов;
  • 4 места под осевой неподвижный инструмент, который работает с главным шпинделем;
  • 4 аналогичных места под инструмент, который работает с противошпинделем;
  • по 3 места для осевого приводного инструмента, работающего с главным и противошпинделем.

2 3

Барфидер Fedek XT-107
Автомат для подачи прутка с диаметром от 1мм до 7мм и длиной до 2500мм.

barfider1

Барфидер Fedek XT-210
Автомат для подачи прутка с диаметром от 2мм до 12мм и длиной от 2500мм до 3750мм.

barfider2

Барфидер Fedek XT-320
Автомат для подачи прутка с диаметром от 3мм до 20мм и длиной от 2500мм до 4000мм.

barfider3

Барфидер Fedek XT-326
Автомат для подачи прутка с диаметром от 3мм до 26мм и длиной от 2500мм до 4000мм.

barfider4

Барфидер Fedek SN-542
Автомат для подачи прутка с диаметром от 5мм до 42мм и длиной от 2500мм до 4400мм.

barfider5

Опции для барфидера

barfider_plugКанал для прутка (серый) – каждый канал предназначен для нескольких прутков в некотором диапазоне диаметров.
Толкатель (розовый) - каждый толкатель предназначен для нескольких прутков в некотором диапазоне диаметров.
Цанга толкателя (зеленая) – каждая цанга предназначена для прутка определенного диаметра.













Вращающийся люнет

blokЗаготовка постоянно находится внутри люнета  во время обработки на АПТ. Люнет с главный шпинделем связан ременной передачей и вращается вместе с ним и вместе с заготовкой.
Вращающийся люнет является первостепенный выбором для широкого круга задач.













Неподвижный люнет

blok2У представленного люнета ОТСУТСТВУЕТ связь со шпинделем. При обработки детали он неподвижет.
Данный, неподвижный люнет может использоваться при обработке твердых материалов (например: сталей) при повышенных требованиях к точности готовой детали.









Грубый люнет
grubiyДанный лютен, используется для обработки деталей с соотношением длины к диаметру менее 3. При этом, АПТ работает так же, как обычный токарный станок (без дополнительной поддержки заготовки).















Цанга шпинделя и противошпинделя

colletИспользуется  для зажима заготовки. Может обладать круглой или шестигранной формой. Предусмотрена на определенный размер заготовки с точностью 0,1мм.









Люнетная втулка

collet1Цанга, устанавливающаяся в люнет и предназначена для поддержки заготовки во время обработки. Предусмотрена на определенный размер заготовки с точностью 0,1мм.





Полная ось С

ociНа основной и противошпиндель может быть установлена система отсчета и управления, позволяющая поворачивать шпиндель с заготовкой на любой угол и производить с ней фрезерные и сверлильные операции.

















Дополнительные суппорты с неподвижными и приводными инструментами

supportМногие модели АПТ могут оснащаться дополнительными суппортами, которые расширяют технологические возможности оборудования.













Система ЧПУ по выбору

cncНа АПТ могут быть установлены системы ЧПУ Fanuc и Mitsubishi различных серий.









Параметры   DIAMOND 20/20B  DIAMOND 20CS/20CSB  DIAMOND 32/32B  DIAMOND 32CS/32CSB
 Макс Ø точения, мм  20 33
 Макс длина точения, мм  250
 Макс Ø сверления, мм 14 26
 Кол-во радиальных резцов  6 5
 размер  □12 ×12 ×100  □16 ×16 ×120
 Кол-во осевых резцов  4
размер  10 (ER16)   13 (ER20)
Кол-во приводного радиального инструмента   -  6  -  6
 размер  -  10 (ER16)  -  13 (ER20)
 скорость, мин-1  -  200 - 6000  -  200 - 6000
 Кол-во приводного осевого инструмента   -  3  -   3
 размер, мм  -  10 (ER16)  -  13 (ER20)

 скорость. мин-1

  -  200-6000  -  200-6000
 Диаметр шпинделя, мм  21  36
 Скорость шпинделя, мин-1  200 - 10000     200 - 8000
 Мощность шпинделя, кВт  3,7  5,5
Мощность привода  X/Y/Z , кВт  0,5
Мощность насоса для СОЖ, кВт   0,18  0,55
Мощность масляного насоса, Вт   4
Мощность приводного инструмента, кВт -  0.75  -  0,75
Высота центров от пола, мм 960
Вес станка, кг 2150/2650 2168/2668 2270 2788
Размеры. мм 1588×988×1568  2550×1140×1568
Давление воздуха, кг/см  5
Расход воздуха, л/мин  10
