Серия Diamond 20-42II

Производитель

Страна-производитель

Тайвань

Назначение

Токарные автоматы продольного точения «швейцарского» типа Предназначение станков данной группы – серийная обработка деталей малого диаметра с соотношением длины к диаметру более 6. Ведущим применимым отличием является подвижная шпиндельная бабка, реализующая поступательное перемещение вдоль оси Z. Данные станки могут быть оснащены 2х канальной системой ЧПУ, противошпинделем и суппортом с приводными инструментами. Отличается тем, что обработка в двух шпинделях может производиться производиться параллельно.

Сравнение Diamond CSB с CSBII и CSBIII

CSB CSBII CSBIII

Станина: средняя большая средняя

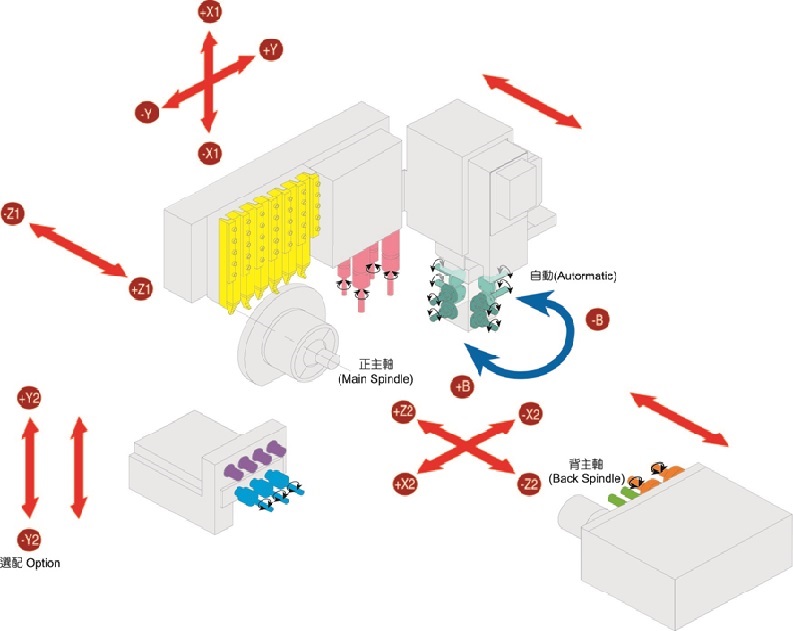

ОСИ: X/Y/Z/Z2 X/Y/Z/X2/Z2 X/Y/Z/X2/Z2

индексация Шпинделя : 5 ° C-ось C-ось

( Опция 0.001° ) CF ось CS ось CS ось

Индексация контр-шпинделя : 5 ° C ось C ось

( Опция 0.001° ) НЕТ CS ось CS ось

Привод шпинделя: ременной встроенный встроенный

Привод контр-шпинделя : ременной встроенный ременной или встроенный

Кол-во инструмента: 12 шт 16 шт 16 шт

Комплектация максимально оснащенного станка этой серии:

6 резцов для наружной обработки;
6 радиальных приводных инструментов;
4 места под осевой неподвижный инструмент, работающий с главным шпинделем;
4 аналогичных места под инструмент, работающий с противошпинделем;
по 3 места для осевого приводного инструмента, работающего с главным и противошпинделем. Более того, для независимой от главного шпинделя работы в противошпинделе, он имеет еще одну степень свободы – ось X2 и линейку из 4 инструментов, которые могут быть приводными или неподвижными.

Барфидер Fedek XT-107
Автомат для подачи прутка с диаметром от 1мм до 7мм и длиной до 2500мм.

barfider1

Барфидер Fedek XT-210
Автомат для подачи прутка с диаметром от 2мм до 12мм и длиной от 2500мм до 3750мм.

barfider2

Барфидер Fedek XT-320
Автомат для подачи прутка с диаметром от 3мм до 20мм и длиной от 2500мм до 4000мм.

barfider3

Барфидер Fedek XT-326
Автомат для подачи прутка с диаметром от 3мм до 26мм и длиной от 2500мм до 4000мм.

barfider4

Барфидер Fedek SN-542
Автомат для подачи прутка с диаметром от 5мм до 42мм и длиной от 2500мм до 4400мм.

barfider5

Опции для барфидера

barfider_plug Канал для прутка (серый) – каждый канал предназначен для нескольких прутков в некотором диапазоне диаметров.
Толкатель (розовый) - каждый толкатель предназначен для нескольких прутков в некотором диапазоне диаметров.
Цанга толкателя (зеленая) – каждая цанга предназначена для прутка определенного диаметра.

Вращающийся люнет

blok Заготовка постоянно находится внутри люнета во время обработки на АПТ. Люнет с главный шпинделем связан ременной передачей и вращается вместе с ним и вместе с заготовкой.
Вращающийся люнет является первостепенный выбором для широкого круга задач.

Неподвижный люнет

blok2 У представленного люнета ОТСУТСТВУЕТ связь со шпинделем. При обработки детали он неподвижет.
Данный, неподвижный люнет может использоваться при обработке твердых материалов (например: сталей) при повышенных требованиях к точности готовой детали.

Грубый люнет
grubiy Данный лютен, используется для обработки деталей с соотношением длины к диаметру менее 3. При этом, АПТ работает так же, как обычный токарный станок (без дополнительной поддержки заготовки).

Цанга шпинделя и противошпинделя

collet Используется для зажима заготовки. Может обладать круглой или шестигранной формой. Предусмотрена на определенный размер заготовки с точностью 0,1мм.

Люнетная втулка

Цанга, устанавливающаяся в люнет и предназначена для поддержки заготовки во время обработки. Предусмотрена на определенный размер заготовки с точностью 0,1мм.

Полная ось С

oci На основной и противошпиндель может быть установлена система отсчета и управления, позволяющая поворачивать шпиндель с заготовкой на любой угол и производить с ней фрезерные и сверлильные операции.

Дополнительные суппорты с неподвижными и приводными инструментами

support Многие модели АПТ могут оснащаться дополнительными суппортами, которые расширяют технологические возможности оборудования.

Система ЧПУ по выбору

cnc На АПТ могут быть установлены системы ЧПУ Fanuc и Mitsubishi различных серий.

Параметры	DIAMOND 20BII	DIAMOND 20CSBII	DIAMOND 32BII	DIAMOND 32CSBII	DIAMOND 42BII	DIAMOND 42CSBII
Макс Ø точения, мм	20	20	32	32	42	42
Макс длина точения, мм	250
Макс Ø сверления, мм	12		15
Кол-во радиальных резцов	6
размер	□12 ×12 ×120		□16 ×16 ×120
Кол-во осевых резцов	4
размер	10 (ER16)		13 (ER20)
Кол-во приводного радиального инструмента	-	6	-	6	-	6
размер	-	10 (ER16)	-	13 (ER20)	-	13 (ER20)
скорость, мин^-1	-	200 - 6000	-	200 - 6000	-	200 - 6000
Кол-во приводного осевого инструмента	-	3	-	3
размер, мм	-	10 (ER16)	-	13 (ER20)
скорость. мин^-1	-	200-6000	-	200-6000
Осевой инструмент для противошпинделя	4 + 4
размер	10 (ER16)		13 (ER20)
Приводной осевой инструмент для контршпинделя	-	3	-	3	-	3
размер		7 (ER11)		10 (ER16)		10 (ER16)
кол-во		4		4		4
размер		10 (ER16)		13 (ER20)		13 (ER20)
скорость. мин^-1		3000		3000		3000
Диаметр шпинделя (контршпинделя), мм	22		35		45
Скорость шпинделя (контршпинделя), мин^-1	200 - 8000		200 - 7000		200 - 5000
Максимальное перемещение контршпинделя, мм	60				80
Мощность шпинделя, кВт	3,7		5,5		7,5
Мощность контршпинделя, кВт	3,7		5,5
Мощность привода X/Y/Z , кВт	0,5
Мощность насоса для СОЖ, кВт	0,25
Мощность масляного насоса, Вт	4
Мощность приводного инструмента, Вт	-	1,5	-	1,5	-	1,5
Мощность приводного инструмента для противошпинделя, Вт	-	0,4	-	0,4	-	0,4
Высота центров от пола, мм	1050
Вес станка, кг	2950	2980	3000	3030	3200	3230
Размеры. мм	2500×1280×1780
Давление воздуха, кг/см	5
Расход воздуха, л/мин	10
