Серия CLS

Производитель
PolyGim
Страна-производитель
Тайвань
Назначение

Токарные автоматы продольного точения «швейцарского» типа Станки данной группы предназначены для серийной обработки деталей малого диаметра с соотношением длины к диаметру более 6. Главным конструктивным отличием является подвижная шпиндельная бабка, которая реализует поступательное перемещение вдоль оси Z. Cтанки CSL оснащены 2х канальной системой ЧПУ, противошпинделем и поворотным суппортом с приводными инструментами. Отличием является то, что обработка в двух шпинделях может производиться параллельно. ВИДЕО

Максимально оснащенный станок этой серии имеет 6 резцов для наружной обработки (на 2 суппортах); 5 радиальных приводных инструментов; 5 места под осевой неподвижный инструмент, работающий с главным шпинделем и 5 аналогичных мест под инструмент, работающих с противошпинделем. Помимо этого, для обработки элементов деталей под углом, на станок установлена поворотная головка с 6 приводными инструментами, которые могут работать с обоими шпинделями.

osiblok_tools

Барфидер Fedek XT-107
Автомат для подачи прутка с диаметром от 1мм до 7мм и длиной до 2500мм.

barfider1

Барфидер Fedek XT-210
Автомат для подачи прутка с диаметром от 2мм до 12мм и длиной от 2500мм до 3750мм.

barfider2

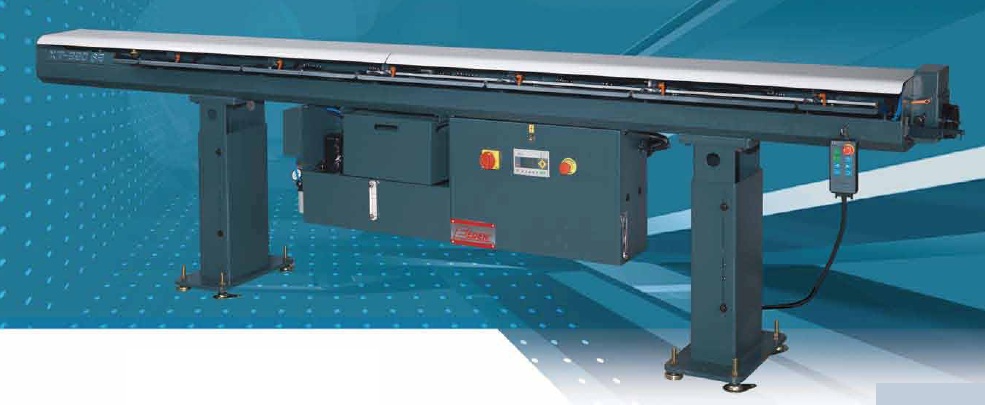

Барфидер Fedek XT-320
Автомат для подачи прутка с диаметром от 3мм до 20мм и длиной от 2500мм до 4000мм.

barfider3

Барфидер Fedek XT-326
Автомат для подачи прутка с диаметром от 3мм до 26мм и длиной от 2500мм до 4000мм.

barfider4

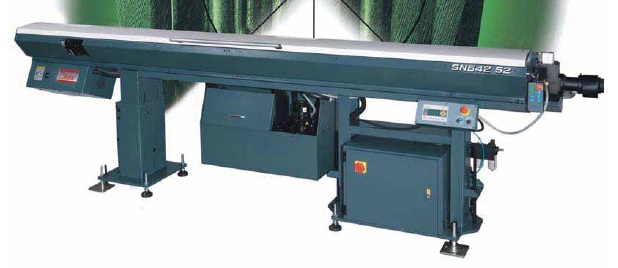

Барфидер Fedek SN-542
Автомат для подачи прутка с диаметром от 5мм до 42мм и длиной от 2500мм до 4400мм.

barfider5

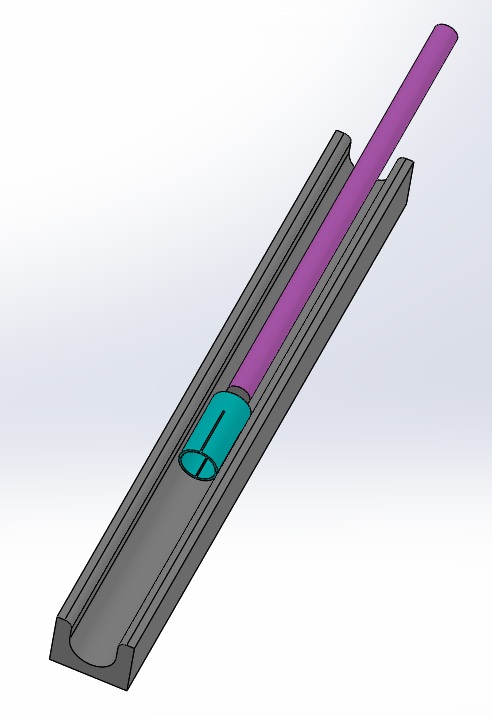

Опции для барфидера

barfider_plugКанал для прутка (серый) – каждый канал предназначен для нескольких прутков в некотором диапазоне диаметров.
Толкатель (розовый) - каждый толкатель предназначен для нескольких прутков в некотором диапазоне диаметров.
Цанга толкателя (зеленая) – каждая цанга предназначена для прутка определенного диаметра.

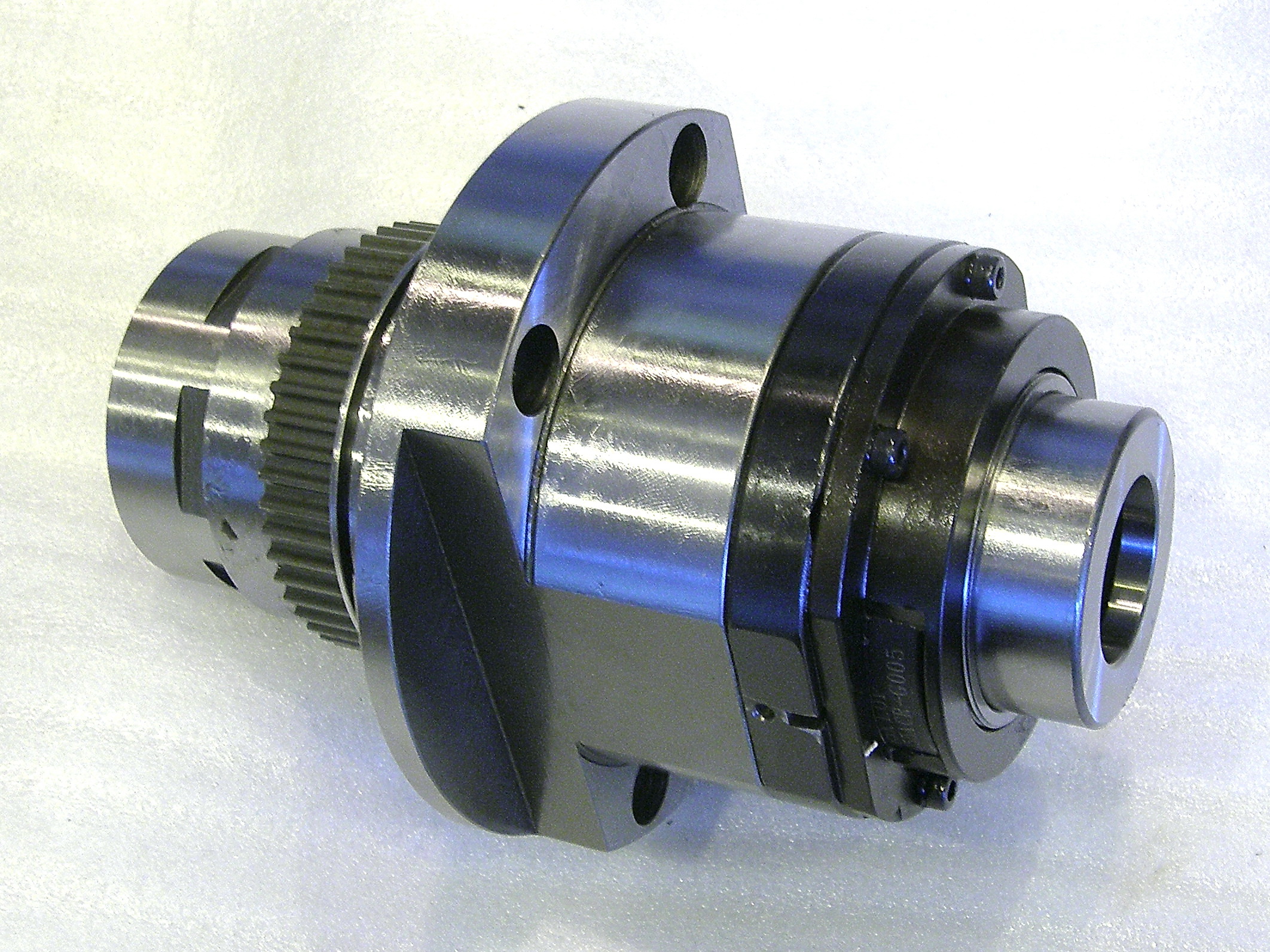

Вращающийся люнет

blokЗаготовка постоянно находится внутри люнета  во время обработки на АПТ. Люнет с главный шпинделем связан ременной передачей и вращается вместе с ним и вместе с заготовкой.
Вращающийся люнет является первостепенный выбором для широкого круга задач.













Неподвижный люнет

blok2У представленного люнета ОТСУТСТВУЕТ связь со шпинделем. При обработки детали он неподвижет.
Данный, неподвижный люнет может использоваться при обработке твердых материалов (например: сталей) при повышенных требованиях к точности готовой детали.

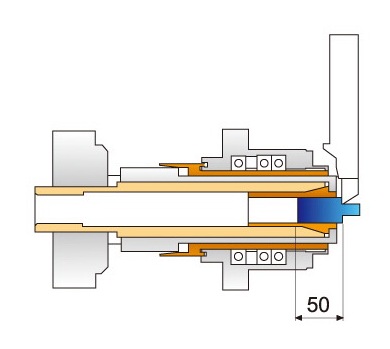

Грубый люнет
grubiyДанный лютен, используется для обработки деталей с соотношением длины к диаметру менее 3. При этом, АПТ работает так же, как обычный токарный станок (без дополнительной поддержки заготовки).















Цанга шпинделя и противошпинделя

colletИспользуется  для зажима заготовки. Может обладать круглой или шестигранной формой. Предусмотрена на определенный размер заготовки с точностью 0,1мм.









Люнетная втулка

collet1Цанга, устанавливающаяся в люнет и предназначена для поддержки заготовки во время обработки. Предусмотрена на определенный размер заготовки с точностью 0,1мм.

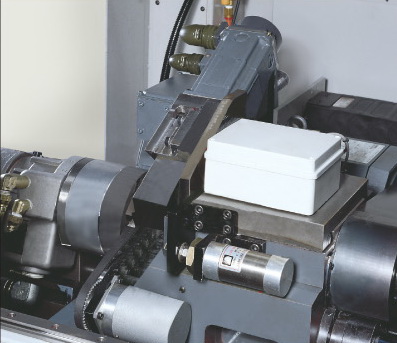

Полная ось С

ociНа основной и противошпиндель может быть установлена система отсчета и управления, позволяющая поворачивать шпиндель с заготовкой на любой угол и производить с ней фрезерные и сверлильные операции.

















Дополнительные суппорты с неподвижными и приводными инструментами

supportМногие модели АПТ могут оснащаться дополнительными суппортами, которые расширяют технологические возможности оборудования.













Система ЧПУ по выбору

cncНа АПТ могут быть установлены системы ЧПУ Fanuc и Mitsubishi различных серий.







Основной шпиндель - 5,5 кВт,  8000 об/мин

Противо-шпиндель - 2,2 кВт, 6000об/мин

Приводной инструмент - 0,7 кВт, 6000 об/мин

Размер державки инструмента -  16*16 мм, цанга ER20
