Серия GU с NC контроллером

Производитель

PALMARY

Страна-производитель

Тайвань

Назначение

Кругло-шлифовальные станки с NC контроллером

Дополнительно

Шпиндель выполнен на прецизионных подшипниках, что обеспечивает максимальную жесткость, стабильность шпинделя и гарантирует высокую точность при наружном, внутреннем и торцевом шлифовании. Угол поворота шпиндельной бабки +90 ° ~ -30 °. Шпиндели на станках 20 серии имеют переменную скорость. Вращение за счет источника. На станках серии 32 и 42 вращение шпинделя с переменной скоростью производится сервомотором. Прецизионная шлифовальная бабка. Точность работы шлифовального шпинделя обеспечивается его изготовлением из легированной стали с последующей нормализацией, закалкой и цементированием, а также высокоточным шлифованием. Шпиндельная бабка работает на роликовом подшипнике, благодаря чему достигается жесткость конструкции, бесшумная работа, высокая точность обработки. Усовершенствованная система смазки. Все направляющие смазываются автоматической системой смазки, тем самым обеспечивая плавное движение без трения и износа.

Высокопрецизионные круглошлифовальные станки компании PALMARY не имеют аналогов по жесткости и устойчивости конструкции, точности шлифования и удобству эксплуатации. Шлифовальный шпиндель обработан на станке с особо высокой точностью. Он изготовлен из легированной стали высокого качества с последующей нормализацией, а также прошел закалку, науглероживание, обработку холодом, точное шлифование и имеет отличное качество поверхности ("зеркальный эффект"). Твердость стали более 62 HRC. Все это обеспечивает отсутствие деформаций, максимальную износостойкость и продолжительный срок эксплуатации шпинделя. Все перемещения управляются контроллером. Легкость программирования контроллера сокращает время на переналадку станка до 30%. Как и шлифовальные станки серии S станки данной серии имеют бесступенчатую регулировку скорости вращения шпинделя передней бабки в диапазоне 16-450 оборотов в минуту и автоматическую систему смазки направляющих.

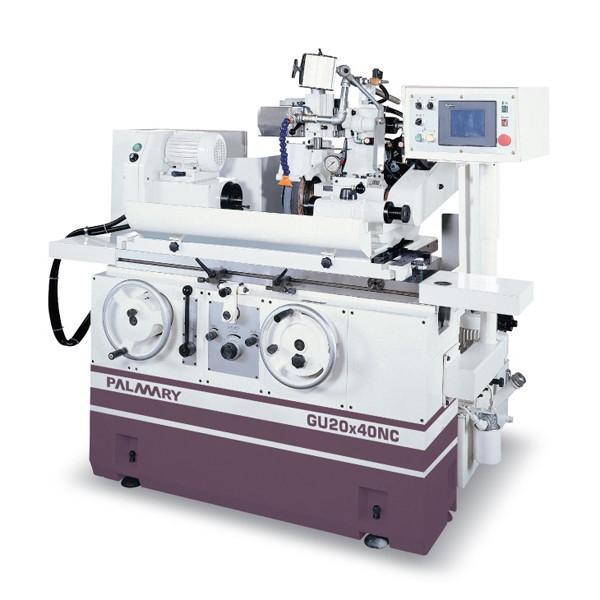

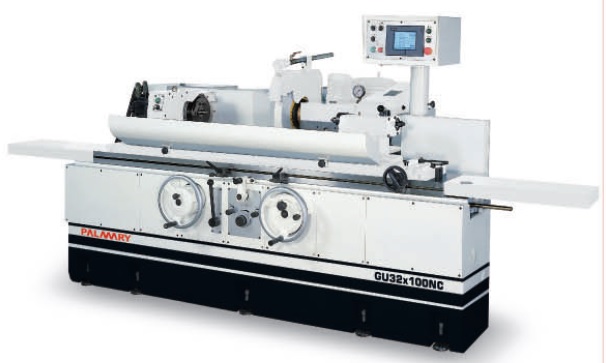

gu20nc gu32-100nc

Комплект

Шлифовальный круг с фланцем, 1 комплект
Держатель алмазного инструмента, 1 шт
Инструментальный ящик. 1 шт.
Центры с твердосплавным наконечником, 2 шт
Оборудование системы охлаждения (СОЖ), 1 комплект
Насос + бак гидравлической системы - 1 комплект
Лампа освещения рабочей зоны, 1 шт.

	GU20x40NC	GU32/42x60NC	GU32/42x100NC / GU32/42x150NC / GU32/42x200NC
Расстояние между центрами, мм	400	600	1000, 1500, 2000
Высота центров над столом, мм	200	320/420
Максимальная масса заготовки, кг	60	100/150
Максимальный обрабатываемый диаметр, мм	180	300/400
Угол поворота шлифовальной головки, град	±30^o
Ручное перемещение шлифовальной головки, мм	135	160
Автоматическое ускоренное радиальное перемещение, мм	25	40
Дополнительное перемещение съемной опоры, мм	95
Минимальное значение установки, мм	0.001
Перемещение за оборот маховика, мм	2 (0.005)
Размеры шлифовального круга, мм	305х38х127	355х50х127
Частота вращения (ременная передача), об/мин	2085/2495
Угол поворота передней бабки, град	120^o(+90^o, -30^o)
Конус Морзе передней бабки	МТ:3	МТ:4
Частота вращения шпинделя передней бабки, об/мин	10 - 300
Макс. нагрузка на шпиндель, включая инструмент, кг	15	35
Конус морзе задней бабки	МТ:3	МТ:4
Перемещение задней бабки, мм	20	25
Угол поворота стола, град	-3, +20	-2, +13	-3, +8 (100) / -3, +7 (150) / -1,+7 (200)
Мин. ход возвратно-поступательного движения стола, мм	8
Скорость перемещения стола, мм/мин	50/4000
Подача стола на оборот маховика (2 ступени), мм	20 (2)
Мощность привода шлифовального шпинделя, кВт	2,1	3,75
Мощность привода шпинделя бабки изделия, кВт	0,75	0,8	1,3
Габариты (ДхШхВ), мм	2250х1780х1710	3570/4500/5500х1780х1710	4500/5500х1780х1710
Вес станка, кг	2000	2600	3200/3400/4100/4300/6000/6200

Оправка для алмазного инструмента (монтируется на столе), 1 шт
Устройство обрезки радиуса
Приспособление для внутреннего шлифования (включая 1 шпиндель)
Оправка алмазного инструмента для правки круга для наружного и внутреннего шлифования (открывается вверх)
Оправка алмазного инструмента для правки круга для наружного и внутреннего шлифования (открывается в боковом направлении)
Устройство правки круга по углу
Зажимные поводки (6 шт. в комплекте)
Люнет (2 шт. в комплекте)
2-х опорный люнет
3-х опорный люнет
Регулируемый 3-х кулачковый спиральный патрон
Регулируемый 4-х кулачковый спиральный патрон
Магнитный сепаратор для очистки СОЖ
Магнитный и бумажный фильтр
Устройство для профильной правки шлифовального круга (компенсация вручную)
Устройство для профильной правки шлифовального круга (для модели NC-серии)
Стенд и оправка для балансировки
