Вертикально-фрезерный обрабатывающий центр предназначен для высокоскоростной обработки деталей из различных металлов и других материалов

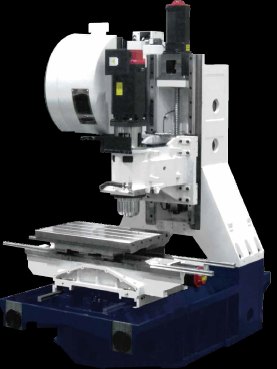

TMV-720A имеет высокую жесткость конструкции станины станка, которая обеспечивает отличную точность позиционирования при высокой скорости и точности обработки.
Безлюфтовые шарико-винтовые пары с предварительным натяжение соединены с сервоприводами подач посредством торсионной муфты. Автоматическая система смазки обеспечивает долговечную, надежную работу.
Двойные шнеки для отвода стружки работают вместе с системой подачи СОЖ, что позволяет легко и быстро очищать станок от стружки. Двойная конструкция позволяет затрачивать на очистку станка меньше времени.

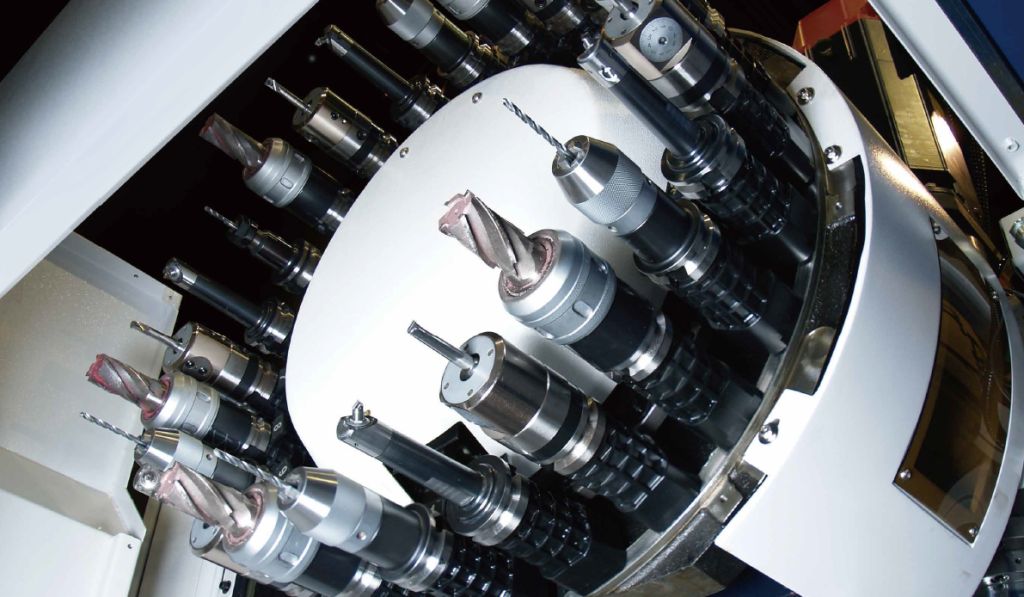

TMV-720A укомплектован инструментальным магазином на 24 инструмента, что позволяет выполнять различные виды обработки деталей. Время смены инструмента составляет t-t: 3 сек, c-с: 4 сек.
Охлаждающая жидкость подается через шпиндель, что улучшает скорость обработки и продлевает срок службы инструмента. Кроме того, это позволяет эффективно удалять металлическую стружку во время обработки глубоких отверстий и улучшает точность обработки детали.

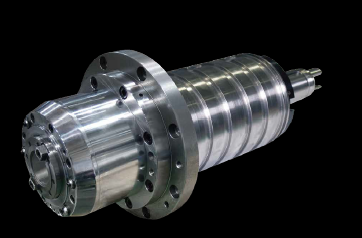

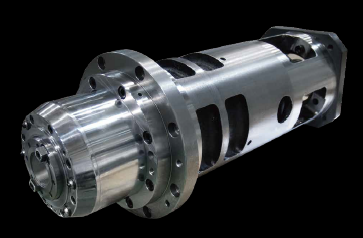

TMV-720A оснащен высокоскоростным шпинделем BT40 и двигателем с высоким крутящим моментом мощностью 7,5/5,5 кВт.
Стандарт - шпиндель ременной привод: 8000 об/мин
Опционально -шпиндель ременной привод: 10000 об/мин
Система температурного контроля позволяет избежать погрешности обработки из-за теплового расширения шпинделя.
Охладитель шпинделя (опция) используется для управления температурой шпинделя в соответствии с температурой станка. Это предотвращает перегрев шпинделя, что минимизирует термические деформации.
| Спецификация | ед.изм | ТMV-720А |
| Параметры | ||
| Размеры стола | мм | 800х480 |
| Макс. допустимая нагрузка | мм | 500 |
| Высота стола от пола | мм | 900 |
| Т-образные пазы | мм | 18х5 |
| Шпиндель | ||
| Конус шпинделя | 7/24 №40 | |
| Скорость вращения | об/мин | 8000 |
| По осям Х/Y/Z | мм | 720/480/530 |
| От торца конуса шпинделя до стола | мм | 100-630 |
| Подачи | ||
| Ускоренный ход по осям Х/У/Z | м/ мин | 48/48/48 |
| Рабочая подача | мм/ мин | 1-10000 |
| Инструментальный магазин | ||
| Хвостовик инструмента | ВТ-40 | |
| Вместимость | ячеек | 24 |
| Макс. диаметр инструмента | мм | 80 |
| Макс. длина инструмента | мм | 250 |
| Макс. вес инструмента | кг | 7 |
| Мощность моторов | ||
| Привод шпинделя | кВт | 7,5/5,5 |
| Сервопривода по осям Х/У/Z | кВт | 1,8/1,8/3,0 |
| Двигатель насоса подачи СОЖ | кВт | 0,55 |
| Стойка ЧПУ FANUC 0i-M (опция31i) | ||
| Габаритные размеры и вес | ||
| Длина | мм | 2000 |
| Ширина | мм | 2740 |
| Высота | мм | 2690 |
| Вес | кг | 4400 |
