Вертикально-фрезерный обрабатывающий центр
ТMV-920А/1100А предназначен для высокоскоростной обработки деталей из различных металлов и других материалов. Станина станка имеет высокую жесткость конструкции, которая обеспечивает отличную точность позиционирования при высокой скорости обработки детали.
Высокоскоростная коробка передач с синхронизатором крутящегося момента для различных режимов обработки деталей.
Эффективный двойной стружкоуборщик.
Безлюфтовые шарико-винтовые пары с предварительным натяжением соединены с сервоприводами подач посредством торсионной муфты. Автоматическая система смазки обеспечивает долговечную, надежную работу.
ТMV-920А/1100Аукомплектован инструментальным магазином на 24 (опция 30) инструментов, что позволяет выполнять различные виды обработки деталей. Функция быстрой смены инструмента. Время смены инструмента составляет t-t ВТ40: 2.8 сек/ВТ50: 4.5 сек
Стойка управления FANUC 0i-M (опция FANUC 31i-M) с поворотной панелью управления).
ТMV-920А/1100Аоснащен многофункциональными шпинделями BT40/BT50: 8000/3500 об/мин (опция 10000/7000/6000/5000 об/мин).

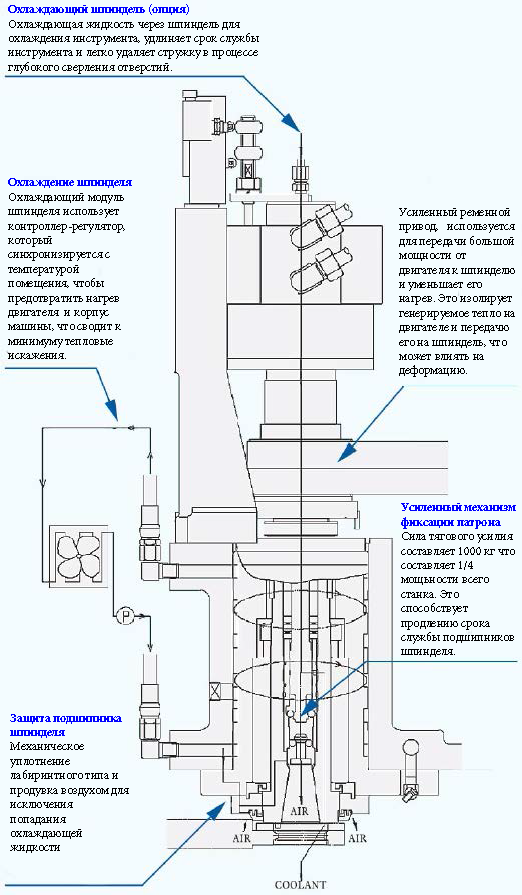

Система температурного контроля позволяет избежать погрешности обработки из-за теплового расширения шпинделя.
Охладитель шпинделя (опция) используется для управления температурой шпинделя в соответствии с температурой станка. Это предотвращает перегрев шпинделя, что минимизирует термические деформации.
Возможна подача СОЖ через шпиндель (опция), что улучшает скорость обработки и продлевает срок службы инструмента. Кроме того, это позволяет эффективно удалять металлическую стружку во время обработки глубоких отверстий и улучшает точность обработки детали.
| Спецификация | ед.изм | ТMV-920А | ТMV-1100А | ||
| ВТ40 | ВТ50 | ВТ40 | ВТ50 | ||
| Параметры | |||||
| Размеры стола | мм | 1000х600 | 1200х600 | ||
| Макс. допустимая нагрузка | мм | 800 | |||
| Высота стола от пола | мм | 900 | |||
| Т-образные пазы | мм | 18х5 | |||
| Шпиндель | |||||
| Конус шпинделя | 7/24 №40 | 7/24 №50 | 7/24 №40 | 7/24 №50 | |
| Скорость вращения | об/мин | 8000 (опц. 5000/7000/10000) |
3500 (опц. 6000) |
(опц. 5000/7000/10000) |
3500 (опц. 6000) |
|
Перемещения |
|||||
| По осям Х/Y/Z | мм | 920/530/530 | 1100/600/530 | ||
| От торца конуса шпинделя до стола | мм | 100-630 | |||
| Подачи | |||||
| Ускоренный ход по осям Х/У/Z | м/ мин | 30/30/24 | |||
| Рабочая подача | мм/ мин | 1-10000 | |||
| Инструментальный магазин | |||||
| Хвостовик инструмента | ВТ-40 | ||||
| Вместимость | ячеек | 24 (опц.30) | 24 | 24 (опц.30) | 24 |
| Макс. диаметр инструмента | мм | 89 | 110 | 89 | 110 |
| Макс. длина инструмента | мм | 250 | |||
| Макс. диаметр инструмента без смежного | мм | 125 | 200 | 125 | 200 |
| Макс. вес инструмента | кг | 7 | 15 | 7 | 15 |
| Мощность моторов | |||||
| Привод шпинделя | кВт | 9/7.5 (опц.15/11) | 15/11 | 9/7.5 (опц.15/11) | 15/11 |
| Сервопривода по осям Х/У/Z | кВт | 3.0/3.0/4.0 (опц. 3.0/3.0/7.0) | 3.0/3.0/7.0 | 3.0/3.0/4.0 (опц. 3.0/3.0/7.0) | 3.0/3.0/7.0 |
| Двигатель насоса подачи СОЖ | кВт | 0,37х1 | |||
| Стойка ЧПУ FANUC 0i-M (опция31i) | |||||
| Габаритные размеры и вес | |||||
| Длина | мм | 2400 | 2800 | ||
| Ширина | мм | 3050 | 3050 | ||
| Высота | мм | 2920 | 2920 | ||
| Вес | кг | 7000 | 7500 | 7500 | 8800 |
