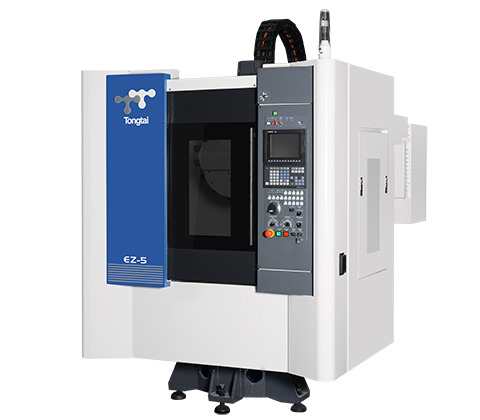

Фрезерный ОЦ. Серия EZ-5/7.

Производитель
Страна-производитель
Тайвань
Назначение

Вертикально-фрезерные обрабатывающие центры EZ серии предназначены для высокоскоростной обработки деталей из различных металлов и других материалов.

Доставка до 20 дней, со склада в Европе!!

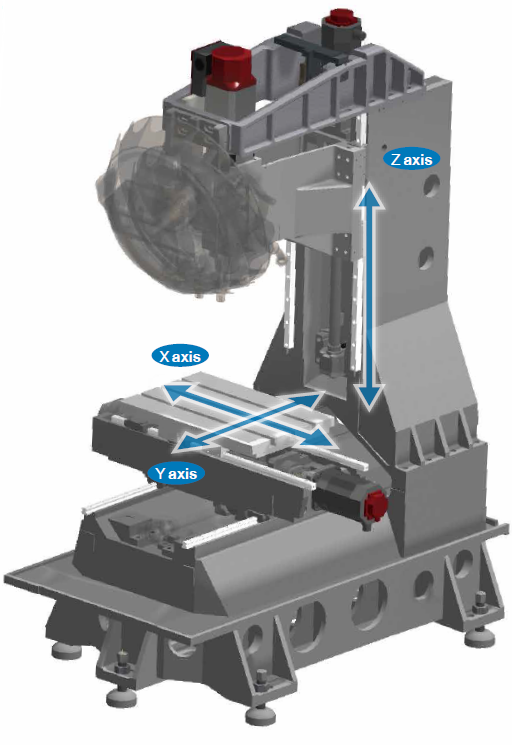

ez staninaЦельнолитая чугунная станина жесткой конструкции, усиленная дополнительными ребрами жесткости, обеспечивает отличную точность позиционирования при высоких скоростях обработки деталей.

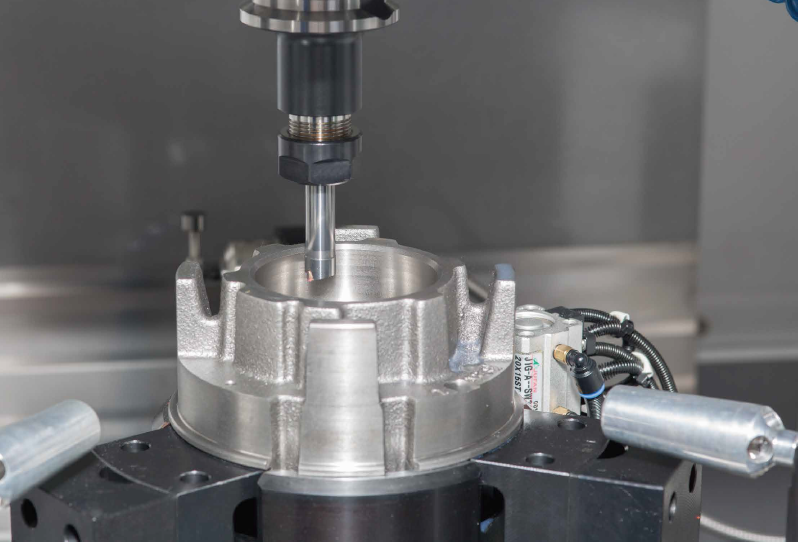

ez frezaСерия EZ использует систему анализа конечных элементов (FEA) для обеспечения эффективности обработки и поддержания высокой точности обработки.



Охладитель шпинделя (опция) используется для управления температурой шпинделя в соответствии с температурой станка. Это предотвращает перегрев шпинделя, что минимизирует термические деформации.



svpБезлюфтовые шарико-винтовые пары с предварительным натяжением соединены с сервоприводами подач посредством торсионной муфты. Автоматическая система смазки обеспечивает долговечную, надежную работу.





ez instrumenEZ укомплектован инструментальным магазином ВТ-30 на 16/20 (опция 21) инструментов, что позволяет выполнять различные виды обработки деталей. Функция быстрой смены инструмента.  Время смены инструмента составляет t-t: 0.8/1.2 сек

Контроллер (стойка управления) Mittsubishi M70V (опция FANUC 0i-F).



ez spindelEZ оснащен многофункциональными, высокоскоростными шпинделями прямого привода: 12000 об/мин (опция 20000/24000 об/мин).





920 coolerСистема температурного контроля позволяет избежать погрешности обработки из-за теплового расширения шпинделя.









ez spindel SOGВозможна подача СОЖ через шпиндель (опция), что улучшает скорость обработки и продлевает срок службы инструмента. Кроме того, это позволяет эффективно удалять металлическую стружку во время обработки глубоких отверстий и улучшает точность обработки детали.

 Спецификация  Ед. изм. EZ-5   EZ-5A  EZ-7

EZ-7A

Стол
Размеры мм 600х400 850х400
Макс. допустимая нагрузка кг 250
Высота стола от пола мм  850
Т-образные пазы мм  18х3
Шпиндель
Конус   7/24 №30
Скорость вращения об/мин 12000 (опц.20000/24000)
Перемещения
По осям Х/Y/Z мм  510/400/300 510/400/350 710/400/300 710/400/350
От торца конуса шпинделя до стола мм 200-500
Подачи
Ускоренный ход по осям Х/У/Z м/мин

60/60/60

Рабочая подача мм/мин 1-20000
Инструментальный магазин
Способ подачи АТС   Серво мотор Мотор Серво мотор Мотор
Тип   Дисковый Вертикальный Дисковый Вертикальный
Выбор инструмента   Фиксированный Случайный Фиксированный Случайный
Вместимость  ячеек 16 (опц.21)   20 16 (опц.21) 20
Макс. диаметр инструмента мм  Ø80 Ø68  Ø80 Ø68
Макс. диаметр инструмента без смежного мм Ø80 Ø100 Ø80 Ø100
Макс. длина инструмента мм  200
Макс. вес инструмента  кг  3
Мощность моторов
Привод шпинделя кВт  3,7/5,5
Сервопривода  по осям Х/У/Z кВт  1.5/2.2/2.2 (опц.FANUC1.8/1.8/3)
 Двигатель насоса подачи СОЖ кВт  0.18
Габаритные размеры и вес
Длина мм  2600 2600
Ширина  мм  1700 2100
Высота  мм  2700 2700
Вес мм 2850 3150

Дополнительные опции:

  • Подача СОЖ через шпиндель
  • Система охлаждения шпинделя
  • Пистолет обмыва СОЖ
  • Пистолет обдува воздухом
  • 4-я ось
  • Гидравлический блок с интерфейсом
  • Маслосепаратор
  • Коллектор сбора и удаления масляного тумана
  • Транспортер для удаления стружки
  • Датчик поломки инструмента
  • Система автоматического обмыва инструмента
  • Система охлаждения электрошкафа
  • Система аварийного отключения
  • Автоматическое отключение двери
  • Выносной пульт управления
